Decodificación de ópticas de precisión: el núcleo de las pantallas LCD personalizadas: tecnología de fuente de luz y placa guía de luz

En el campo de las pantallas profesionales, cuando elige personalizar una pantalla LCD, el rendimiento visual excepcional detrás de ella depende de la colaboración precisa de dos componentes ópticos centrales: la fuente de luz y la placa guía de luz. Como fabricante experimentado de pantallas LCD, CNK Electronics comprende profundamente que la uniformidad del brillo, la fidelidad del color y la confiabilidad estructural de un módulo LCD excelente dependen de una comprensión profunda y un control preciso de estos elementos fundamentales.

I. Fuente de luz: el motor preciso de color y brillo

La fuente de luz es el origen del rendimiento de la pantalla. Sus parámetros técnicos definen directamente la base visual de la pantalla LCD.

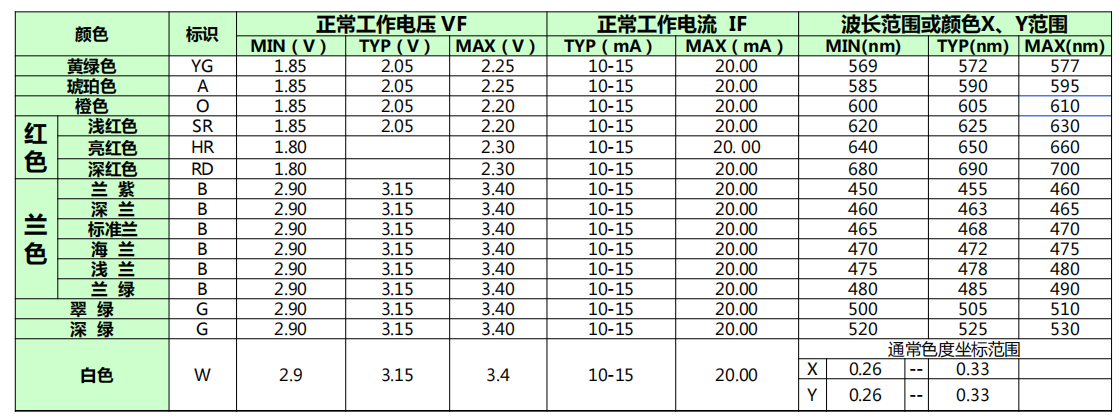

Definición precisa de la temperatura del color: las coordenadas de cromaticidad de la fuente de luz controlan con precisión el tono de la pantalla. 0,25-0,29 indica blanco frío, 0,29-0,32 indica blanco puro y 0,32-0,35 indica blanco cálido. Los fabricantes profesionales de pantallas LCD combinan la temperatura de color óptima para diferentes tipos de pantallas LCD (por ejemplo, STN, VA) para mejorar la experiencia visual. Al personalizar los servicios de LCD, podemos controlar estrictamente la variación de las coordenadas de color blanco entre lotes dentro de △X=△Y ≤ 0,04.

Garantía de consistencia de brillo: Garantizamos una alta uniformidad de brillo dentro del mismo lote de módulos LCD, con una estabilidad de brillo entre lotes mantenida entre el 75 % y el 140 % del valor de especificación, lo que brinda una garantía confiable para aplicaciones de volumen.

Coincidencia científica de la estructura óptica: Para diferentes estructuras como retroiluminación inferior y lateral, seleccionamos científicamente LED con diferentes ángulos de visión (por ejemplo, 96° o 120°). Esto es clave para lograr diseños ultradelgados o rendimientos ópticos específicos, y una consideración central en la evaluación estructural para personalizar pantallas LCD.

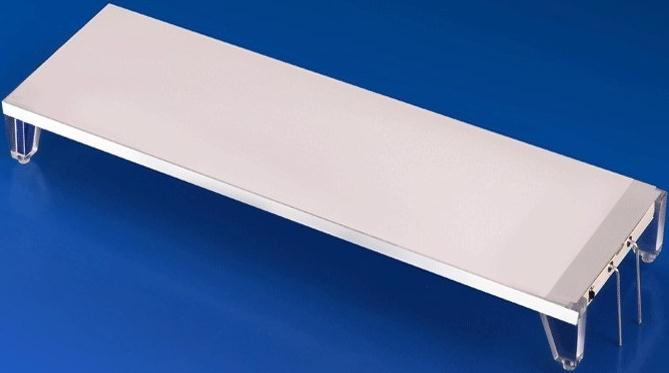

II. Placa guía de luz: el componente de precisión para lograr una emisión de luz uniforme

La placa guía de luz es responsable de transformar fuentes de luz puntuales en una fuente de luz de superficie uniforme. Su diseño y material son fundamentales para el rendimiento óptico.

Ciencia de materiales: la elección precisa entre PMMA y PC

PMMA (Acrílico): Ofrece una excelente transmisión de luz, adecuada para la mayoría de los productos comerciales a temperatura ambiente.

Material de PC transparente: como PC1250Y, con su alta resistencia, resistencia a altas temperaturas y excelente flexibilidad, es la opción preferida para personalizar pantallas LCD utilizadas en aplicaciones de estructura compleja o de amplia temperatura, como pantallas industriales y automotrices. Un método de identificación sencillo: el material de PC se puede afeitar en tiras extensibles, mientras que el PMMA es quebradizo y se rompe fácilmente.

Diseño de patrones de puntos: el secreto microscópico de la uniformidad óptica

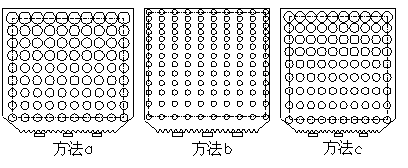

El patrón de puntos de precisión en la superficie inferior de la placa guía de luz es la tecnología central para interrumpir la reflexión interna total y lograr una emisión de luz uniforme. Entre ellas, el diseño de patrones de puntos circulares es la solución más utilizada y fiable, e implica principalmente tres métodos científicos:

Método A (Paso constante, tamaño de punto variable): la distancia entre los centros de los puntos permanece constante. A partir del lado del LED, el diámetro de los puntos aumenta gradualmente. Este método tiene un diseño relativamente sencillo.

Método B (tamaño de punto constante, paso variable): el diámetro de los puntos permanece constante. A partir del lado del LED, el espacio de distribución entre los puntos disminuye gradualmente, haciendo que el patrón sea más denso.

Método C (tamaño de punto variable y paso variable): comenzando desde el lado del LED, tanto el diámetro de los puntos como el espaciado de distribución disminuyen gradualmente. Este esquema permite una guía más refinada y gradual de la trayectoria de la luz, lo que generalmente resulta en una uniformidad superior en comparación con los dos primeros métodos de una sola variable, lo que representa un mayor nivel de experiencia en diseño.

III. Fabricación profesional que permite una visualización óptica de precisión

Desde el control preciso del espectro de la fuente de luz hasta la selección científica de los materiales de la placa guía de luz y el diseño a nivel de micras de la estructura del patrón de puntos (especialmente el esquema de tamaño y paso variables que busca la máxima uniformidad), cada paso refleja una profunda comprensión de la física óptica y un dominio preciso de los procesos de fabricación. CNK Electronics integra profundamente estas tecnologías centrales de dispositivos ópticos para brindar a los clientes soluciones integrales, desde productos estándar hasta pantallas LCD profundamente personalizadas.
