Películas ópticas en módulos de retroiluminación: tecnologías clave que iluminan cada pantalla LCD

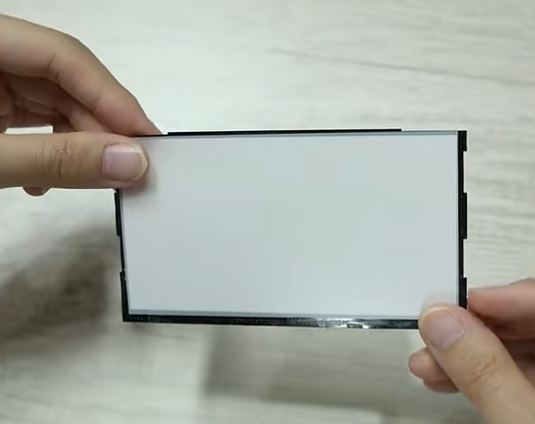

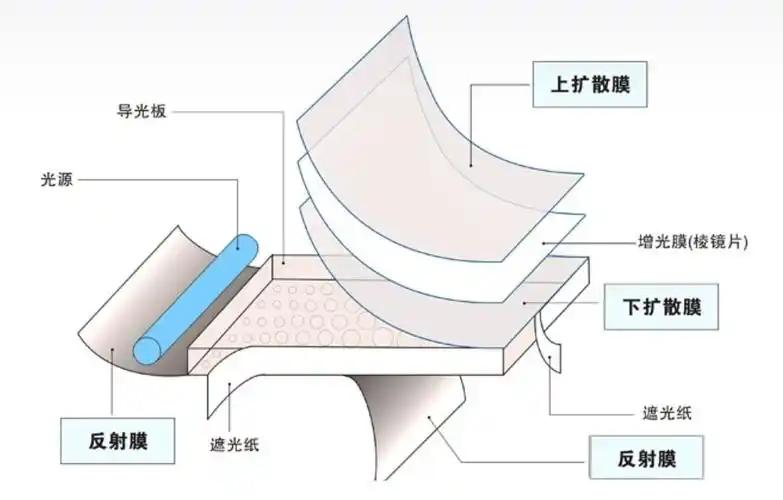

En el mundo de las pantallas de cristal líquido (LCD), el módulo de retroiluminación es uno de los componentes principales que determinan el rendimiento de la pantalla. Como fabricante de pantallas LCD, CNK Electronics Co., Ltd. comprende que la luz de fondo no es simplemente un componente de fuente de luz. Es una tecnología clave que, a través de un diseño óptico preciso, transforma fuentes de luz puntuales en una iluminación de superficie uniforme, de alto brillo y alto contraste, dando así a las pantallas LCD una vida visual vívida. Especialmente hoy en día, con la creciente demanda del mercado de pantallas LCD personalizadas, el rendimiento óptico del módulo de retroiluminación se ha convertido en un factor crucial para lograr efectos de visualización diferenciados. Este rendimiento depende en gran medida de una serie de películas ópticas coordinadas con precisión en su interior. Funcionan como la "red neuronal" de la luz de fondo, controlando meticulosamente la dirección, eficiencia y uniformidad de la luz.

Hoja reflectora: la base de la eficiencia lumínica

En la parte inferior del módulo de retroiluminación, la lámina reflectora actúa como la "base de la eficiencia de la luz", responsable de redirigir la luz parásita hacia la placa guía de luz para mejorar su utilización. Dependiendo de los requisitos de la aplicación, los reflectores se clasifican principalmente de la siguiente manera:

Reflector blanco:Como la serie E20, RW, con un espesor que oscila entre 0,05 y 0,2 mm, una reflectividad de alrededor del 80 % al 90 % y que posee cierta transmitancia de luz. Adecuado para la mayoría de los diseños de retroiluminación estándar.

Reflector plateado:Normalmente blanco por un lado y plateado por el otro, muy fino (0,04~0,065 mm), con alta eficiencia de reflexión (90%~98%) y excelentes propiedades de bloqueo de la luz. A menudo se utiliza en escenarios que requieren alto brillo.

Reflector de película multicapa (ESR):Utiliza tecnología de película multicapa, integrando más de mil capas dentro de 65 micrones. No contiene metal pero tiene una apariencia metálica similar a un espejo. Como reflector de alta eficiencia, ESR logra una reflectividad de más del 98 % en todo el espectro de luz visible, lo que lo hace ideal para sistemas de retroiluminación de alto rendimiento.

Al personalizar los módulos LCD, la elección de la lámina reflectora impacta directamente en la uniformidad de la retroiluminación y la eficiencia energética, lo que representa el primer paso en el diseño óptico.

Película bloqueadora de luz/papel de aluminio (ALF): control de los límites de luz e interferencias

Las películas bloqueadoras de luz se utilizan principalmente para evitar fugas de luz desde los lados de la luz de fondo y pueden proporcionar protección electromagnética. Los tipos comunes incluyen:

Dragón plateado brillante:Superficie brillante, espesor 0,05-0,1 mm, buenas propiedades de bloqueo de luz y conductividad. Adecuado para entornos industriales que requieren blindaje contra interferencias.

Dragón plateado mate:Acabado relativamente opaco, delgado (normalmente 0,05 mm para una sola capa), posee cierta transmitancia de luz y es conductor.

Tira de borde blanco:Posee cierta transmitancia de luz, espesor 0,05-0,08 mm, no conductor. Comúnmente utilizado en electrónica de consumo en general.

Cinta adhesiva de una cara en blanco y negro:Se puede aplicar a los lados de la luz de fondo cuando existen requisitos estrictos de no conductividad y sin fugas de luz lateral.

Estos materiales desempeñan el papel de "guardianes ópticos" en el diseño del bisel de las pantallas LCD, asegurando que no haya interferencias de luz parásita fuera del área de visualización.

Hoja difusora: creación de un lienzo de luz uniforme

Como el "maestro homogeneizador" entre las películas ópticas, la lámina difusora dispersa la luz a través de la neblina, eliminando rastros de fuentes de luz puntuales para crear una salida de luz de fondo suave y uniforme. Según el tipo de retroiluminación y la aplicación, los difusores se dividen en:

Difusor de retroiluminación inferior:Generalmente tiene adhesivo en un lado, alta turbidez (~90%), transmitancia de solo alrededor del 40%; El espesor suele oscilar entre 0,18 y 0,3 mm para las luces de fondo inferiores. Modelos comunes: MB433P, MB533.

Difusor de retroiluminación lateral:El espesor más utilizado es de 0,09 mm. Modelos comunes: TPRA90 (0,09 mm), AJ-75 (0,075 mm). Transmitancia 65%-80%, neblina 75%-90%.

Difusores de retroiluminación de pantalla en color: normalmente utilizan un diseño de dos hojas:

Difusor inferior:Colocado entre la placa guía de luz y la película de mejora del brillo (BEF), homogeneiza la luz emitida desde la placa guía de luz. Material de uso común: t=0,065 mm, turbidez relativamente alta (~84 %), alta transmitancia (~98 %).

Difusor superior:Colocado encima del BEF, cumple una función protectora y ayuda a prevenir patrones muaré. Material de uso común: t=0,05 mm, turbidez relativamente baja (~29%), transmitancia 90%.

La selección y combinación adecuadas de láminas difusoras son clave para garantizar una visualización uniforme y sin manchas en los módulos LCD.

Película de mejora del brillo (BEF): el motor óptico para aumentar el brillo

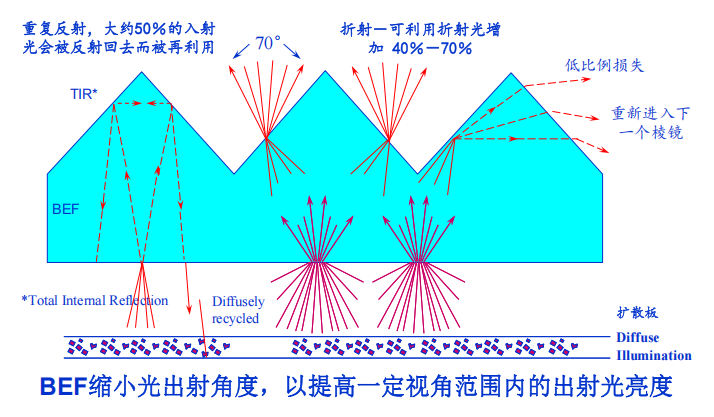

Para las pantallas TFT en color y otras pantallas LCD, el brillo es una especificación fundamental. Actuando como "amplificador de brillo" entre las películas ópticas, el BEF concentra la luz dispersada a través de una estructura de prisma especial, y cada película proporciona aproximadamente entre un 40% y un 50% de ganancia de brillo. Usar dos películas en combinación puede multiplicar el brillo. Su principio implica el uso de una matriz de microprismas para controlar la trayectoria de la luz, lo que hace que la mayor parte de la luz salga perpendicular a la pantalla, aumentando así significativamente el brillo frontal sin cambiar el consumo de energía. BEF se ha convertido en un componente indispensable en la retroiluminación de pantallas en color de gama media a alta, especialmente utilizado en pantallas LCD personalizadas de alto rendimiento para aplicaciones de control industrial, médicas, automotrices y otras.
