Tecnología de retroiluminación: el componente principal que determina el rendimiento de la pantalla LCM

  En el campo de las pantallas de cristal líquido, el módulo de cristal líquido (LCM) es un producto a nivel de sistema altamente integrado. No se trata simplemente de la pantalla LCD en sí, sino de una solución integral que integra con precisión componentes como el dispositivo de visualización de cristal líquido, los controladores IC, la PCB y la crucial luz de fondo. Como fabricante profesional de pantallas LCD, entendemos que la calidad de la retroiluminación como accesorio principal determina directamente el rendimiento visual final y la confiabilidad del LCM.

Retroiluminación: el "motor de luz" y la base óptica de LCM

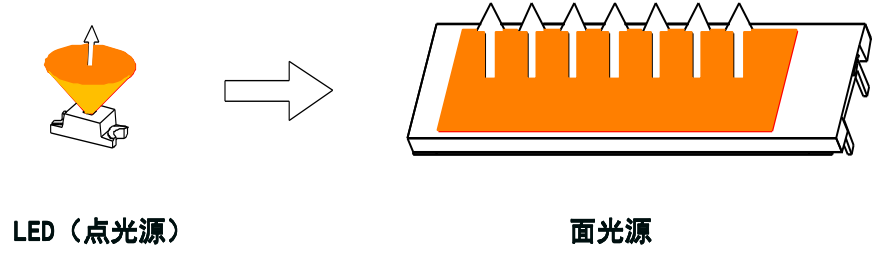

Una retroiluminación es un sistema de iluminación ubicado detrás de la pantalla LCD. Su función principal es transformar una fuente de luz puntual o lineal en una fuente de luz de superficie altamente uniforme. Dado que el material de cristal líquido en sí no emite luz, su visualización depende completamente de la iluminación proporcionada por la luz de fondo para la modulación. Por lo tanto, las características ópticas de la luz de fondo (incluido el brillo, la uniformidad, la temperatura del color y el consumo de energía) forman la base para evaluar el rendimiento general de un módulo LCD.

Deconstrucción técnica: el sistema de materiales y los principios básicos de la retroiluminación

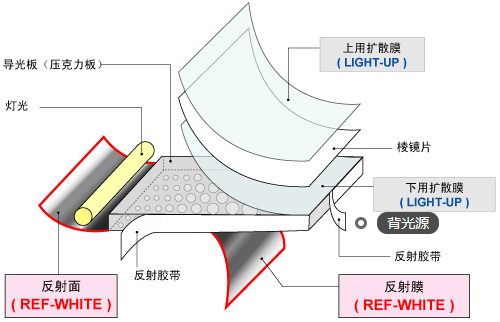

Una retroiluminación de alto rendimiento es la cristalización de la ciencia de materiales moderna y la óptica de precisión. Se compone principalmente de materiales centrales como la fuente de luz (LED/EL/CCFL), placa guía de luz, conjunto de película óptica, marco estructural y barra de luz/tablero de lámpara.

La fuente de luz es el origen de la luz y determina la temperatura de color básica, el brillo y la vida útil de la luz de fondo.

La placa conductora de luz es el elemento central para lograr la uniformidad de la luz. Los puntos microestructurados en su superficie inferior, formados mediante impresión o moldeado de precisión, son responsables de dispersar puntos o líneas en un plano uniforme de luz. Entre ellos, los puntos moldeados con precisión suelen ofrecer un rendimiento óptico superior en comparación con los puntos impresos tradicionales.

El conjunto de películas ópticas (incluidas películas difusoras, películas para mejorar el brillo, láminas reflectantes, etc.) actúa como "administrador" de la trayectoria de la luz, trabajando en sinergia para eliminar puntos brillantes, mejorar la eficiencia de la salida de luz frontal y garantizar la uniformidad en todos los ángulos de visión.

El marco estructural y el tablero de iluminación brindan soporte mecánico estable y conexiones eléctricas confiables.

La combinación y el diseño de estos materiales sirven directamente a dos principios operativos principales: retroiluminación con iluminación directa y retroiluminación con iluminación de borde. La retroiluminación con iluminación directa coloca una matriz de LED directamente debajo de la placa guía de luz para una iluminación directa, ofreciendo un alto brillo y un excelente potencial para el control de atenuación local. La retroiluminación con iluminación de borde coloca barras de luz LED a los lados de la placa guía de luz; la luz entra desde el borde y se refleja hacia adelante mediante los puntos dentro de la placa guía, lo que la convierte en clave para lograr diseños ultradelgados.

Selección de ruta tecnológica: aplicaciones diferenciadas de LED, EL y CCFL

Las diferentes tecnologías de fuentes de luz imparten características distintas a las luces de fondo, atendiendo a diversas demandas del mercado:

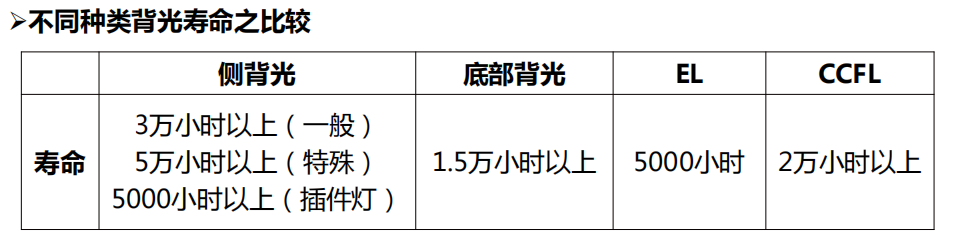

Retroiluminación LEDse ha convertido en la corriente principal en aplicaciones que van desde electrónica de consumo hasta pantallas industriales, gracias a su alto brillo, larga vida útil (más de 30.000 horas para iluminación de borde), bajo consumo de energía y ventajas de factor de forma delgado.

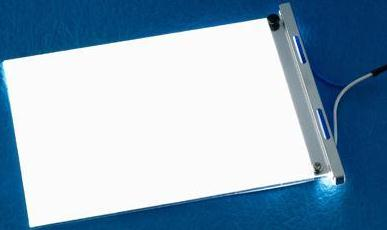

Retroiluminación EL (electroluminiscente), con su perfil ultrafino, absoluta uniformidad de superficie y naturaleza flexible y flexible, sigue siendo indispensable para pantallas LCD personalizadas específicas y aplicaciones de visualización flexibles.

Retroiluminación CCFL (lámpara fluorescente de cátodo frío), aunque reemplazado en gran medida por LED en los campos de consumo, todavía tiene valor de aplicación en ciertas áreas de visualización profesional debido a su excelente saturación y uniformidad de color.

Conclusión: la tecnología de retroiluminación es clave para elevar el valor de LCM

  En resumen, una retroiluminación está lejos de ser un simple componente de iluminación. Desde su compleja composición de materiales y principios de funcionamiento precisos hasta la ruta tecnológica de la fuente de luz que influye en el color, el consumo de energía y el factor de forma, cada aspecto de su diseño y selección participa profundamente en la definición del rendimiento final de un módulo LCD. Para los fabricantes de pantallas LCD que buscan un rendimiento superior, una profunda experiencia en tecnología de retroiluminación es la base para lograr la diferenciación de productos, satisfacer las demandas de pantallas LCD personalizadas de alta gama y garantizar que cada pantalla LCD ofrezca resultados visuales óptimos. Por lo tanto, comprender la tecnología de retroiluminación es comprender el núcleo de la calidad de la pantalla LCM.
