Retroiluminación LCM: las funciones fundamentales del marco de plástico y la cinta de doble cara

En la tecnología de visualización moderna, la pantalla de cristal líquido (pantalla LCD) sirve como componente central y su rendimiento general depende en gran medida del módulo integrado detrás de ella: el LCM (módulo LCD). El LCM integra el dispositivo de visualización de cristal líquido, los circuitos de conducción, los componentes estructurales y la luz de fondo en un módulo completo, y el efecto luminoso de la luz de fondo determina directamente la calidad visual final de la pantalla. Dentro de la compleja estructura de la retroiluminación, componentes como el marco de plástico y la cinta de doble cara funcionan en sinergia con partes centrales como películas ópticas y fuentes de luz para garantizar colectivamente la estabilidad y el rendimiento óptico del módulo.

Retroiluminación: la base de los elementos visuales de visualización

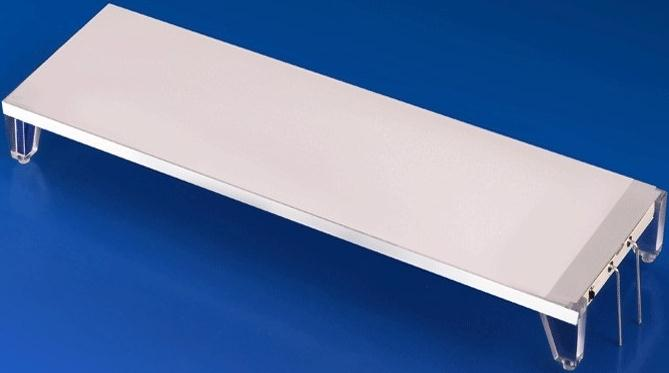

La luz de fondo (BackLight) está ubicada detrás de la pantalla de cristal líquido y su función principal es convertir fuentes de luz puntuales en fuentes de luz de superficie uniformes y brillantes. Su diseño óptico afecta directamente la uniformidad del brillo, el contraste y el rendimiento del color de todo el módulo, lo cual es particularmente crítico para los módulos de visualización en color (módulo de visualización TFT). Una luz de fondo típica consta de una fuente de luz, una placa guía de luz, múltiples capas de películas ópticas, un marco de plástico estructural y un tablero de luz de conducción, todo ello meticulosamente combinado. La innovación continua en este campo por parte de muchos fabricantes líderes de pantallas LCD en China se basa en un profundo conocimiento del papel de cada componente.

Marco de plástico: el doble guardián de la óptica y la estructura.

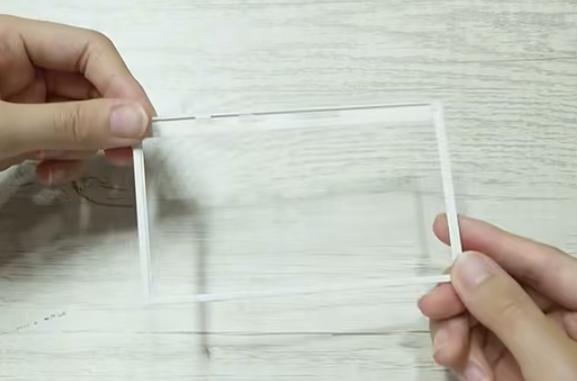

El marco de plástico sirve como esqueleto de la luz de fondo, proporcionando no sólo soporte mecánico y protección esenciales, sino también desempeñando importantes funciones de gestión óptica. La elección del material se adapta directamente a los diferentes diseños de productos:

URZ2501Material:Ofrece excelentes propiedades reflectantes y de bloqueo de la luz, comúnmente utilizadas en módulos de pantalla en color de gama media a alta (módulo de pantalla TFT) para mejorar el contraste y la pureza del color.

PC blanco Material:A menudo se utiliza en diseños de retroiluminación con iluminación lateral, lo que facilita el perfil delgado de las pantallas LCD.

PC blanco + fibra de vidrio Material:Mejora la rigidez estructural de los productos de retroiluminación con iluminación inferior, adecuados para entornos industriales con estrictos requisitos de confiabilidad.

En proyectos que involucran pantallas LCD personalizadas, el diseño y la selección del material del marco de plástico son clave para lograr efectos ópticos y especificaciones mecánicas específicas.

Cinta de doble cara: el especialista en adhesivo oculto y bloqueo de luz

La cinta de doble cara juega un papel indispensable como "adhesivo" en el montaje del LCM. Es responsable de asegurar las películas ópticas internas, como la placa guía de luz, la película de difusión y la película de mejora del brillo, y, en última instancia, unir firmemente la luz de fondo a la pantalla LCD.

Cinta de doble cara convencional:Disponible en varios sustratos (p. ej., sin sustrato, PET) y opciones de espesor (0,03–0,30 mm). Al conectar pantallas LCD con estructura COG, seleccionar una cinta de doble cara del grosor adecuado puede amortiguar eficazmente la presión y evitar la aparición de puntos blancos en la pantalla.

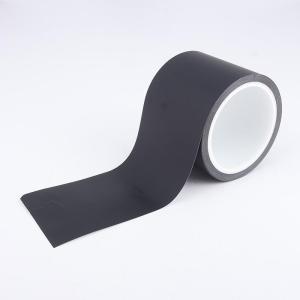

Cinta de doble cara en blanco y negro:Se trata de un material funcional con un lado negro para bloquear la luz y un lado blanco para la reflexión, realizando simultáneamente las tres tareas de adhesión, bloqueo de la luz y reflexión. A menudo se utiliza para definir el área de visualización efectiva de los módulos de visualización en color (módulo de visualización TFT) y para asegurar circuitos flexibles (FPC), lo que lo convierte en un componente importante para mejorar la claridad de los límites de la visualización y la confiabilidad general.

Conclusión

Dentro del preciso sistema de un LCM, desde los LED emisores de luz y las placas guía de luz hasta los marcos de plástico de fijación y la cinta de doble cara, cada componente cumple una función única e irremplazable. Trabajan juntos en una coordinación precisa, y la ausencia o falla de cualquier enlace afectaría el rendimiento y la confiabilidad generales. El valor del marco de plástico y la cinta de doble cara radica precisamente en su sinergia indispensable con otros componentes centrales, como la retroiluminación y la pantalla LCD, que en conjunto forman la base de un módulo de visualización estable, eficiente y de alta calidad.
