Análisis completo de la tecnología LCD Black (Parte 1): estructura y conexión, desbloqueo del código central de la pantalla

En el mundo actual, donde los dispositivos electrónicos son omnipresentes, las pantallas de cristal líquido (LCD) sirven como interfaz central para la interacción hombre-máquina, y sus capacidades técnicas determinan directamente la experiencia del usuario de los dispositivos. Desde dispositivos portátiles inteligentes hasta sistemas de control industrial, desde pantallas de automóviles hasta productos electrónicos de consumo, detrás de los productos LCD en diferentes escenarios se encuentran esquemas estructurales y tecnologías de conexión meticulosamente diseñados. Como fabricante profesional de pantallas LCD personalizadas y una potente fábrica de pantallas LCD, CNK es una empresa de alta tecnología especializada y sofisticada dedicada a la investigación y el desarrollo, la producción y la venta de dispositivos de visualización y productos HMI (interfaz hombre-máquina).

Hoy, realizaremos un análisis en profundidad de los fundamentos básicos de las pantallas LCD, ayudándole a comprender la lógica subyacente de la tecnología de visualización.

I. Estructura del producto: soluciones de visualización a medida

La estructura del producto de las pantallas LCD no es única para todos, sino que se personaliza según los escenarios de aplicación y los requisitos de rendimiento. Como empresa con experiencia en la fabricación de pantallas, los productos principales de CNK incluyen pantallas LCD monocromáticas y módulos monocromáticos, módulos de pantalla TFT de 0,96 a 15,6 pulgadas, módulos OLED y módulos de interacción hombre-máquina HMI. Su estructura de productos consta principalmente de tres categorías de productos principales y varios esquemas derivados:

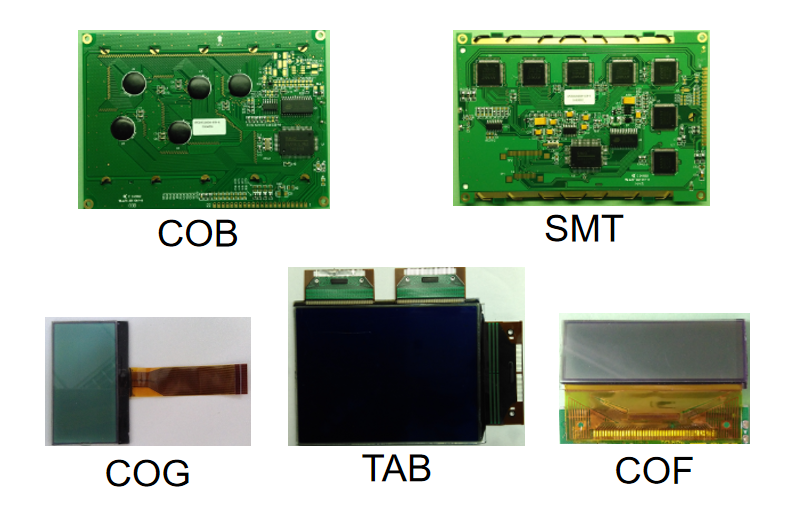

1. Productos integrados: opciones convencionales eficientes y estables

•  Productos COB: Adopte una arquitectura central de "IC + LCD + PCB" y puede equiparse con componentes opcionales como marcos de hierro, retroiluminación y TP (paneles táctiles). Con alta integración y gran estabilidad, se utilizan ampliamente en escenarios con estrictos requisitos de confiabilidad, como control industrial y equipos automotrices.
•  Productos COG:Basados ​​en "IC + LCD", admiten una selección flexible de accesorios como retroiluminación, marcos de hierro, PCB y TP. Si bien garantizan el rendimiento, simplifican el diseño estructural, lo que los hace adecuados para dispositivos portátiles inteligentes, dispositivos portátiles pequeños y otros productos con limitaciones estrictas de tamaño.
•  Productos SMT/COF/TAB:Combine SMT IC, COF IC y TAB IC con LCD respectivamente, junto con accesorios opcionales, para cubrir las necesidades de visualización de gama media a alta. Entre ellos, los esquemas COF y TAB destacan en productos de bisel estrecho y alta resolución.

2. Productos materiales: adaptación flexible a necesidades especiales

•  Materiales componentes:Centrados en LCD, se pueden combinar con componentes como FPC (circuitos impresos flexibles), retroiluminación, TP y marcos de hierro, brindando a los clientes soluciones semiintegradas que equilibran la flexibilidad de personalización y la eficiencia del ensamblaje.
• Materiales de repuestos:Ofrezca un conjunto completo de piezas de repuesto que incluyen LCD, retroiluminación, marcos de hierro, PCB, TP e IC, que satisfacen únicamente las necesidades de personalización profunda de clientes especiales. Esto demuestra plenamente la capacidad de adaptación flexible de un fabricante de pantallas LCD personalizadas y es adecuado para escenarios de pantalla personalizados y especializados.

Vale la pena señalar que los diferentes esquemas estructurales de CNK admiten diferentes espesores de ITO: los esquemas COB y SMT admiten espesores de 1,1 mm y 0,7 mm; Los esquemas COG, COF y TAB se extienden aún más a 0,55 mm y 0,4 mm. El espesor más delgado del ITO permite la miniaturización y el peso ligero de los dispositivos, lo que también refleja la exquisita solidez técnica de la fábrica de pantallas LCD.

II. Métodos de conexión: diseño de "puente" de transmisión eficiente

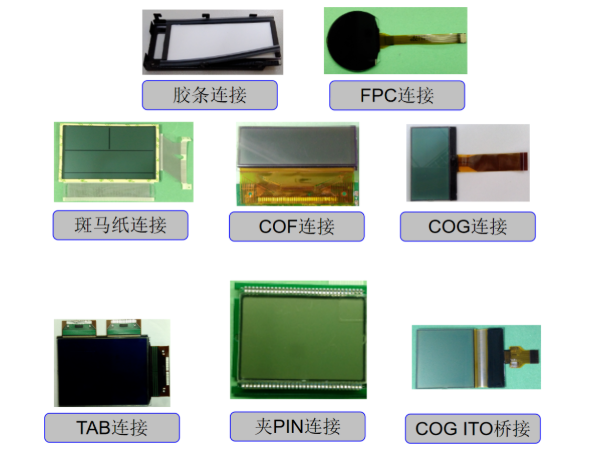

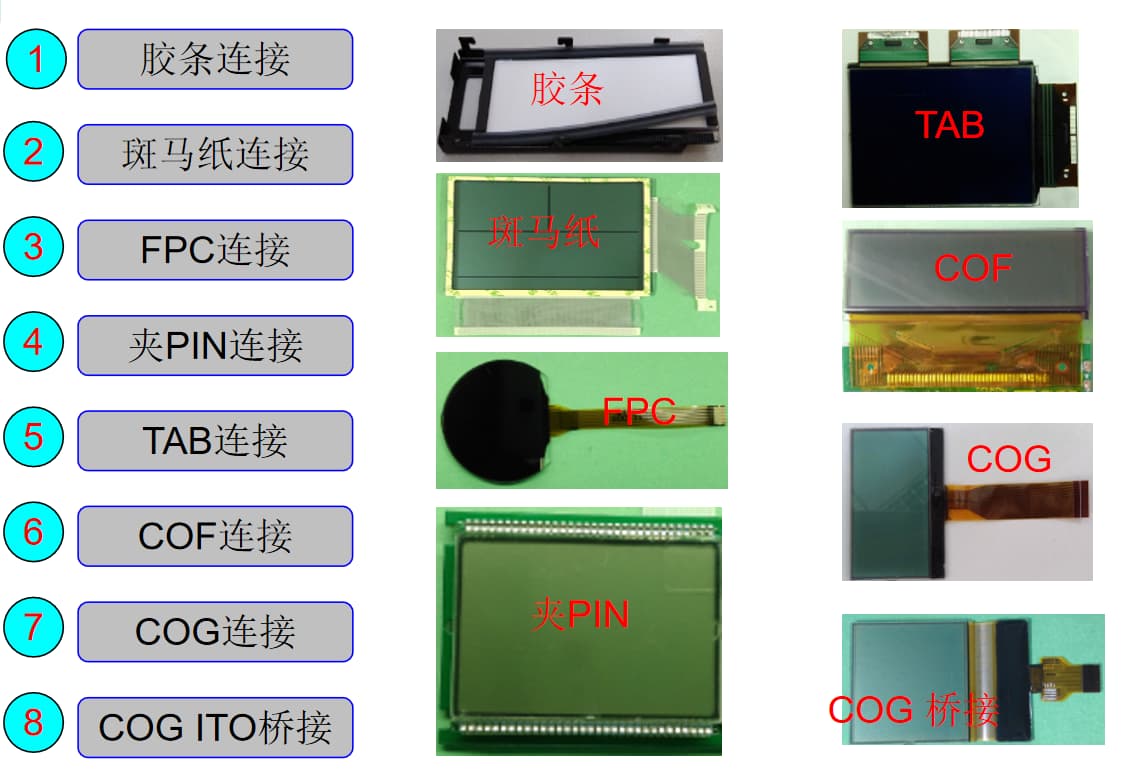

Si la estructura del producto es el "esqueleto" de una pantalla LCD, entonces el método de conexión es el "vaso sanguíneo" que lo atraviesa, lo que afecta directamente la estabilidad de la transmisión de la señal y la conveniencia de ensamblaje del producto. Como empresa profesional de fabricación de pantallas, CNK domina 8 métodos de conexión principales, que cubren completamente diferentes escenarios de aplicación:

1. Esquemas de conexión básicos: sencillos, fiables y con costes controlables·

• Conexión de tira de goma:Fácil de operar y de bajo costo, adecuado para dispositivos electrónicos comunes con bajos requisitos de estabilidad de conexión.
• Conexión de papel cebra:Con buena conductividad y flexibilidad, se adapta a ligeras deformaciones estructurales y se utiliza a menudo para conectar pequeños LCD y PCB.
•  Conexión de clip de pasador:Fácil de desmontar y conveniente para el mantenimiento posterior, se usa ampliamente en equipos que requieren depuración frecuente o reemplazo de componentes.

2. Esquemas de conexión avanzados: estables, eficientes y adecuados para escenarios complejos

• Conexión FPC:Combinado con circuitos impresos flexibles, puede lograr conexiones en espacios estrechos y de múltiples ángulos, lo que lo convierte en el esquema preferido para dispositivos portátiles inteligentes, dispositivos plegables y otros productos.
• Conexión de pestaña:Une directamente el IC del controlador a la pantalla LCD a través de TAB (película conductora anisotrópica), reduciendo los nodos de conexión y mejorando la eficiencia y estabilidad de la transmisión.
• Conexión COG:Une directamente el IC al sustrato de vidrio de la pantalla LCD, lo que reduce en gran medida el tamaño del producto y mejora la integración, que es el método de conexión principal para dispositivos portátiles de alta gama.
• Conexión COF:El IC está empaquetado en una película flexible y luego adherido a la pantalla LCD, lo que presenta flexibilidad y alta integración, adaptándose a las necesidades de visualización de biseles estrechos y altas resoluciones.
• Puente COG ITO:Un diseño de puente especial optimiza aún más la ruta de transmisión de la señal, con un rendimiento excelente en pantallas LCD de gran tamaño y alta calidad de imagen.

Basándose en ricos esquemas estructurales y tecnologías de conexión confiables, CNK, como empresa de alta calidad en el campo de las pantallas TFT de China, proporciona continuamente soluciones de visualización de alta calidad para diversas industrias. En el próximo artículo, continuaremos explorando la clasificación de tipos y los modos de visualización de las pantallas LCD, ¡así que estad atentos!
