Patrones ITO: la base de la fabricación de LCD de precisión

  Detrás de cada pantalla LCD clara y brillante se encuentra un proceso de precisión crucial: el modelado ITO. Como etapa inicial de los más de 40 pasos de la fabricación de LCD, es similar a "grabar lo negativo" del mundo de las pantallas. Su precisión determina directamente la calidad de visualización y la confiabilidad del módulo LCD. Ya sea para productos estándar o pantallas LCD personalizadas, sus patrones de visualización únicos se originan en este proceso. Esta transformación de planos de diseño en realidad microscópica es un testimonio de la destreza técnica de los fabricantes de pantallas LCD.

  El patrón ITO transforma el vidrio ITO en bruto en los patrones de electrodos deseados a través de siete pasos precisos. Esto no es simplemente producción sino un arte de "micrograbado" a nivel de micras.

Paso 3: Exposición: definición con luz

El vidrio ITO se limpia a fondo con agentes limpiadores y agua desionizada para eliminar las impurezas de la superficie. Este paso aparentemente sencillo es la base para garantizar la calidad de los procesos posteriores. Cualquier defecto menor podría afectar el rendimiento final de la pantalla LCD.

Paso 2: Recubrimiento fotorresistente: cobertura uniforme

Se aplica uniformemente un fotoprotector a la capa conductora de ITO limpia y se hornea. Esta fina capa fotorresistente actúa como soporte temporal para la transferencia de patrones y su uniformidad impacta directamente en la precisión de los patrones posteriores.

Paso 3: Exposición: definición con luz

La capa fotorresistente se expone a la luz ultravioleta a través de un patrón de electrodos prefabricado (fotomáscara), provocando una reacción química en las áreas expuestas. Este proceso, muy parecido al revelado de un negativo fotográfico, define con precisión el tamaño de cada píxel de la futura pantalla LCD.

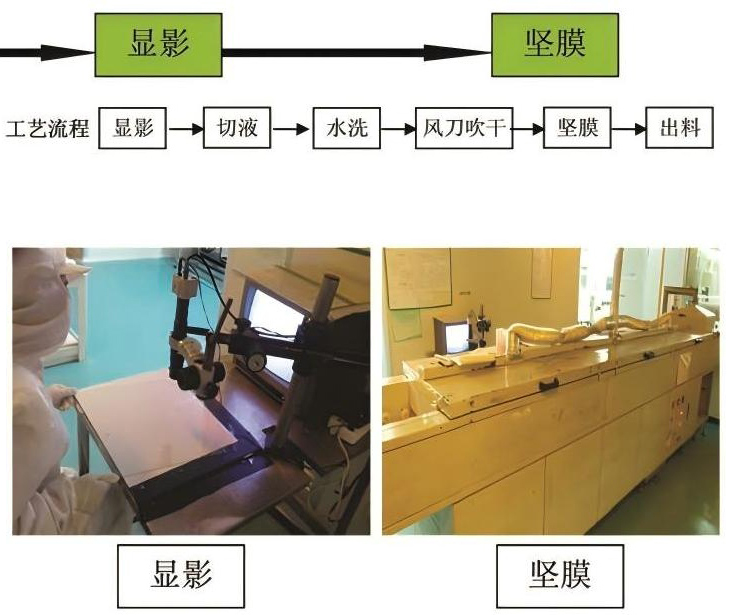

Paso 4: Desarrollo: aparición del patrón

La superficie del vidrio se trata con un revelador para eliminar el fotoprotector expuesto y descompuesto. En esta etapa, el patrón de electrodos diseñado se vuelve visible por primera vez en la forma del fotoprotector restante, revelando los contornos del patrón.

Paso 5: Horneado duro: refuerzo

El vidrio se somete a un tratamiento de alta temperatura para fortalecer la capa fotorresistente restante. Este paso garantiza la estabilidad de la barrera del patrón durante el proceso de grabado posterior y es fundamental para mantener los bordes del patrón afilados.

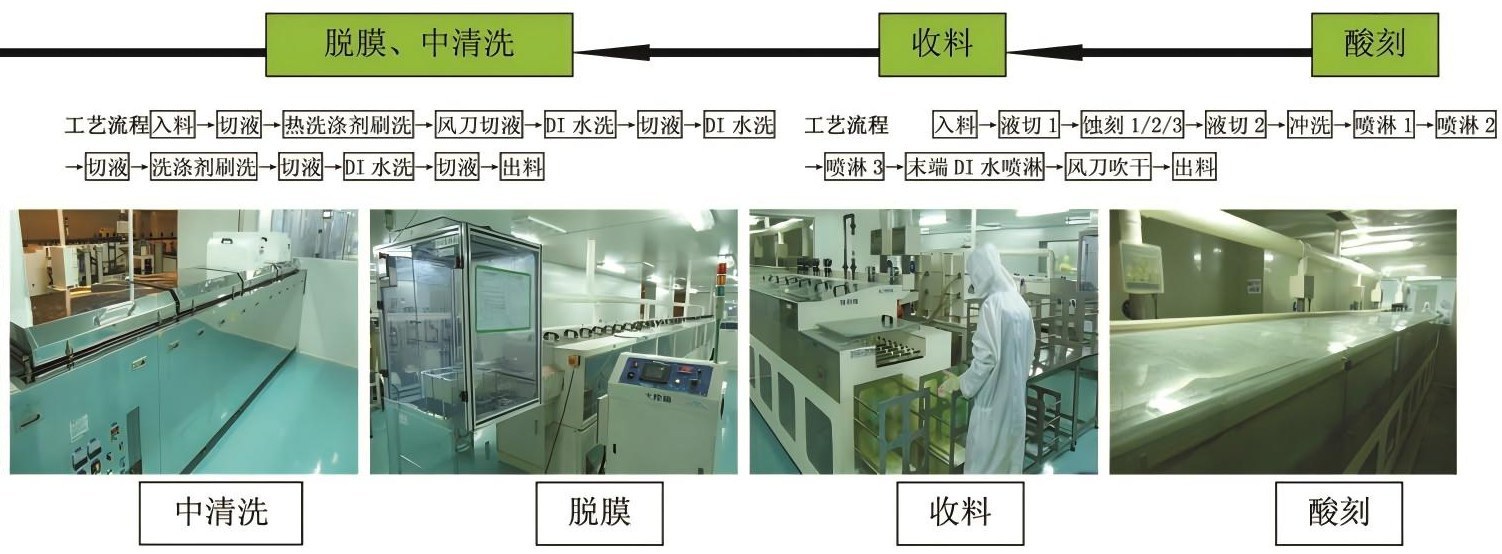

Paso 6: Grabado: grabado de precisión

Se utiliza una solución de grabado ácida adecuada para corroer la película de ITO que no está cubierta por el fotoprotector. Las áreas protegidas permanecen intactas, mientras que las áreas expuestas se eliminan, lo que da como resultado patrones de electrodos ITO precisos.

Paso 7: Desnudamiento: toques finales

Se utiliza una solución alcalina de alta concentración para eliminar el fotorresistente restante, dejando un patrón de ITO prístino de forma permanente en el sustrato de vidrio, que coincide exactamente con el plano de diseño.

  Como fabricante profesional de pantallas LCD, reconocemos que cada aspecto del control de precisión, desde el patrón ITO inicial hasta el módulo LCD final, afecta la calidad de la pantalla de los productos de nuestros clientes. En proyectos de pantallas LCD personalizados, ajustamos varios parámetros del diseño del patrón de acuerdo con los requisitos específicos del cliente, asegurando que cada pantalla LCD se ajuste perfectamente a las necesidades del producto final. Elegir colaborar con CNK significa que su solución de visualización está garantizada profesionalmente desde la etapa de patrón más fundamental. Trabajemos juntos para crear una experiencia visual superior.
