El arte de la visualización de precisión: decodificación de los parámetros técnicos básicos de las pantallas LCD

En la era actual de rápido desarrollo de dispositivos inteligentes, la pantalla LCD sirve como interfaz central para la interacción persona-computadora, y su rendimiento determina directamente la calidad de la experiencia del usuario. Ya sea en electrónica de consumo o en control industrial, las demandas sobre el rendimiento de las pantallas son cada vez más estrictas. Como fabricantes profesionales de pantallas LCD, entendemos profundamente que una comprensión profunda de la tecnología LCD es la base para tomar decisiones y diseños correctos. Este artículo analizará sistemáticamente los indicadores técnicos clave que determinan la calidad de un módulo LCD.

1. Característica de respuesta electroóptica: la base física del control de pantalla

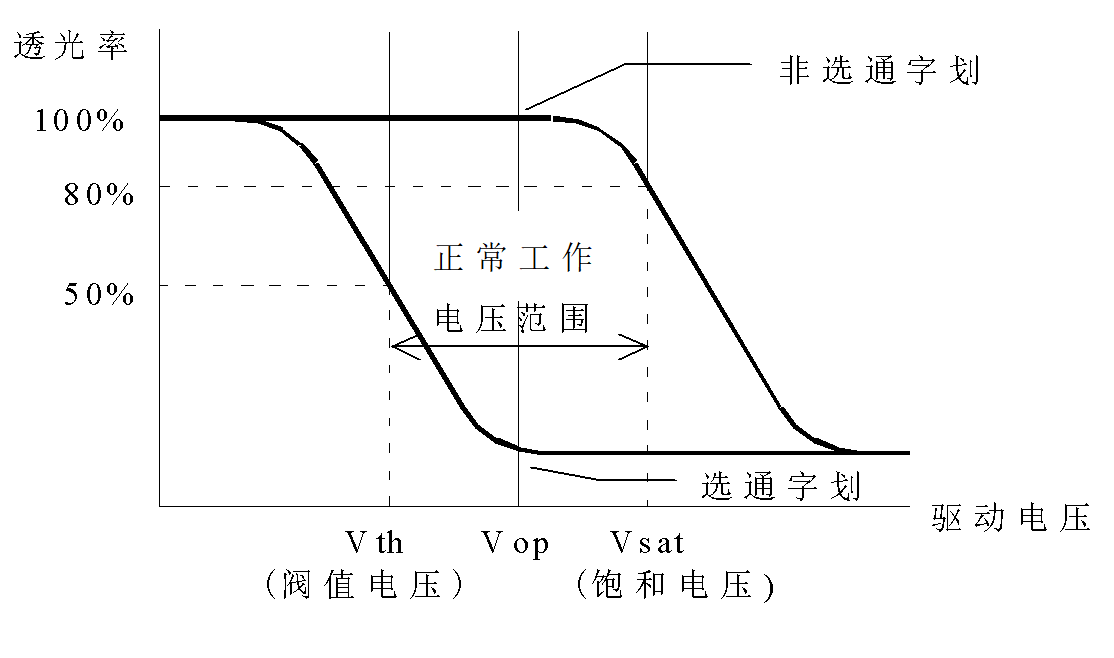

La característica de respuesta electroóptica es el núcleo físico de la tecnología de pantallas de cristal líquido. Describe con precisión la relación funcional entre la transmitancia de una pantalla LCD y el voltaje de conducción aplicado. Esta curva característica no lineal es la base para lograr niveles de escala de grises y visualización de imágenes. Una respuesta electroóptica bien optimizada significa un voltaje de conducción más bajo, una relación de contraste más alta y una reproducción del color más precisa; es el punto de partida para todos los diseños de pantallas de alta gama.

3. Rango de ángulos de visión: la sinergia precisa de la alineación molecular y la óptica

La relación de contraste, definida como la relación de luminancia entre el estado ENCENDIDO (activo) y el estado APAGADO (inactivo), es el parámetro principal para juzgar la nitidez y la profundidad de la imagen. Normalmente, cuando la relación de contraste supera 5:1, el ojo humano percibe una imagen clara. Sin embargo, la relación de contraste de una pantalla LCD es una variable dinámica; Depende en gran medida del ángulo de visión y de la luz ambiental, lo que lleva a la siguiente métrica clave: las características del ángulo de visión.

3. Rango de ángulos de visión: la sinergia precisa de la alineación molecular y la óptica

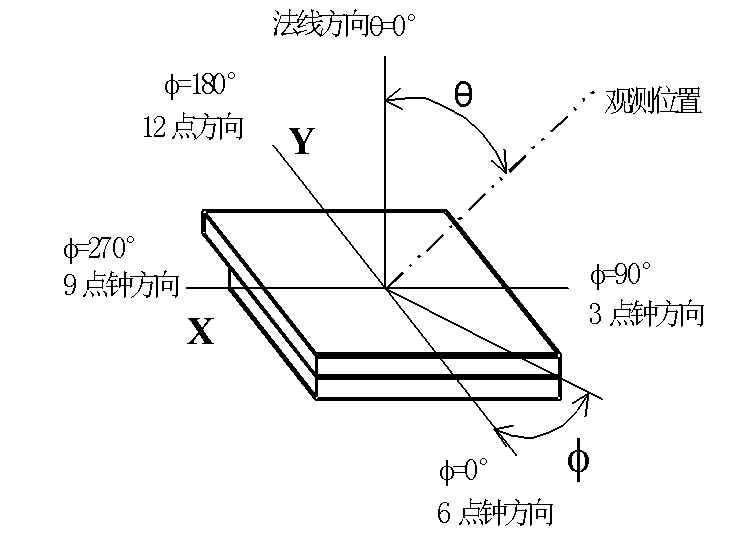

El rango de ángulo de visión es un indicador integral que evalúa la capacidad de un módulo LCD para mantener la calidad de la visualización cuando se ve fuera del eje. No es un valor fijo, sino que está definido por el ángulo del cono espacial dentro del cual la relación de contraste decae hasta un límite inferior aceptable (por ejemplo, 5:1). Su esencia reside en la compleja interacción entre la orientación de las moléculas del cristal líquido y el estado de polarización de la luz incidente.

Profundidad técnica:

El modo determina los límites:Los diferentes modos de cristal líquido (TN, HTN, STN) son diseños fundamentalmente diferentes de alineación molecular y ángulo de torsión. El modo TN tiene el ángulo de visión más estrecho, mientras que el modo STN, a través de ángulos de giro altos de 180°-270°, logra una curva electroóptica más pronunciada y un ángulo de visión más amplio. Por ejemplo, el modo STN positivo puede mantener una visibilidad excelente en un rango casi hemisférico, una razón clave para su prevalencia en instrumentos industriales y exhibiciones públicas.

Restricción de líneas conductoras (multiplexación):En las pantallas LCD que utilizan conducción multiplexada, a medida que aumenta el número de líneas de controlador (líneas COM), se deteriora la relación de voltaje efectiva aplicada a los píxeles. Esta no idealidad eléctrica conduce directamente a una reducción en el rendimiento del ángulo de visión. Por lo tanto, para pantallas de segmentos de caracteres de alta resolución, el ángulo de visión a menudo se convierte en un compromiso clave con el esquema de conducción.

Para aplicaciones con requisitos de ángulo de visión fijo, una pantalla LCD personalizada ofrece la solución óptima. Los fabricantes de pantallas LCD profesionales pueden "dirigir" el ángulo de visión óptimo hacia el área de observación objetivo ajustando parámetros como la dirección de la capa de alineación y optimizando el espacio entre celdas y el producto de birrefringencia (Δn·d), maximizando así la utilización de los recursos de visualización.

4. Velocidad de respuesta: la dependencia de la temperatura de la respuesta dinámica

La velocidad de respuesta, incluido el tiempo de subida (Tr) y el tiempo de caída (Tf), mide la rapidez con la que una pantalla LCD responde a las señales. Las propiedades reológicas de los cristales líquidos determinan su fuerte dependencia de la temperatura: cuanto menor es la temperatura, mayor es la viscosidad del cristal líquido y más lenta es la velocidad de respuesta.

Rendimiento a temperatura ambiente: a 25 °C, el tiempo de respuesta de los productos TN/HTN suele estar en el rango de 150 a 300 milisegundos, mientras que los productos STN, debido a sus mayores ángulos de torsión molecular, son ligeramente más lentos, alrededor de 200 a 350 milisegundos. Esto es suficiente para la mayoría de las necesidades de visualización estática o de actualización lenta.

Desafío de temperatura amplia: en escenarios de aplicaciones de temperatura amplia, no se puede ignorar el retraso de respuesta a bajas temperaturas. Por ejemplo, un módulo LCD TN de amplia temperatura puede tener un tiempo de respuesta de hasta 10 segundos a -30 °C, lo que provoca graves manchas en la imagen. Esto requiere que los fabricantes de pantallas LCD seleccionen cuidadosamente los materiales de cristal líquido y ajusten los parámetros de conducción para el rango de temperatura de funcionamiento objetivo para garantizar un rendimiento de respuesta utilizable incluso en condiciones extremas.

5. Consumo de energía: la filosofía de la eficiencia del sistema a nivel de microamperios

El bajo consumo de energía es la piedra angular del dominio de la tecnología LCD en el mercado de dispositivos portátiles. El consumo total de energía de un módulo LCD se compone principalmente de la carga/descarga capacitiva del circuito de accionamiento y la pérdida dieléctrica del material de cristal líquido. Entre ellos, la resistividad global del propio material de cristal líquido es clave para mantener un consumo de energía estática ultrabajo. Si el material se contamina, provocando una caída en la resistividad, el consumo de energía puede aumentar de manera anormal. Por lo tanto, un excelente control del consumo de energía refleja el control extremo de los fabricantes de pantallas LCD sobre la pureza del material y los procesos de producción, lo que garantiza que la pantalla LCD que recibe mantenga la ventaja del consumo de energía a nivel de microamperios de manera estable durante todo su ciclo de vida.

Conclusión

En el panorama actual donde los productos estándar a menudo no cumplen perfectamente con los requisitos específicos, las pantallas LCD personalizadas se han convertido en clave para lograr la diferenciación del producto. Al colaborar con fabricantes de pantallas LCD con conocimientos técnicos para combinar en profundidad los parámetros técnicos básicos mencionados anteriormente con su escenario de aplicación, puede desarrollar un módulo LCD que encuentre el equilibrio óptimo entre el ángulo de visión, el consumo de energía, el rendimiento de la temperatura y el costo, brindando en última instancia una experiencia visual impecable en su producto.
