Desmitificando la tecnología LCD: de los principios de funcionamiento a las prácticas de aplicación

  En los dispositivos electrónicos modernos, la pantalla de cristal líquido (LCD) sirve como componente central de la interacción persona-computadora y su rendimiento impacta directamente en la experiencia del usuario. Comprender los principios de funcionamiento y las características de las pantallas LCD es fundamental para seleccionar el módulo LCD adecuado.

Principios de la pantalla LCD: el control preciso de la luz y la electricidad

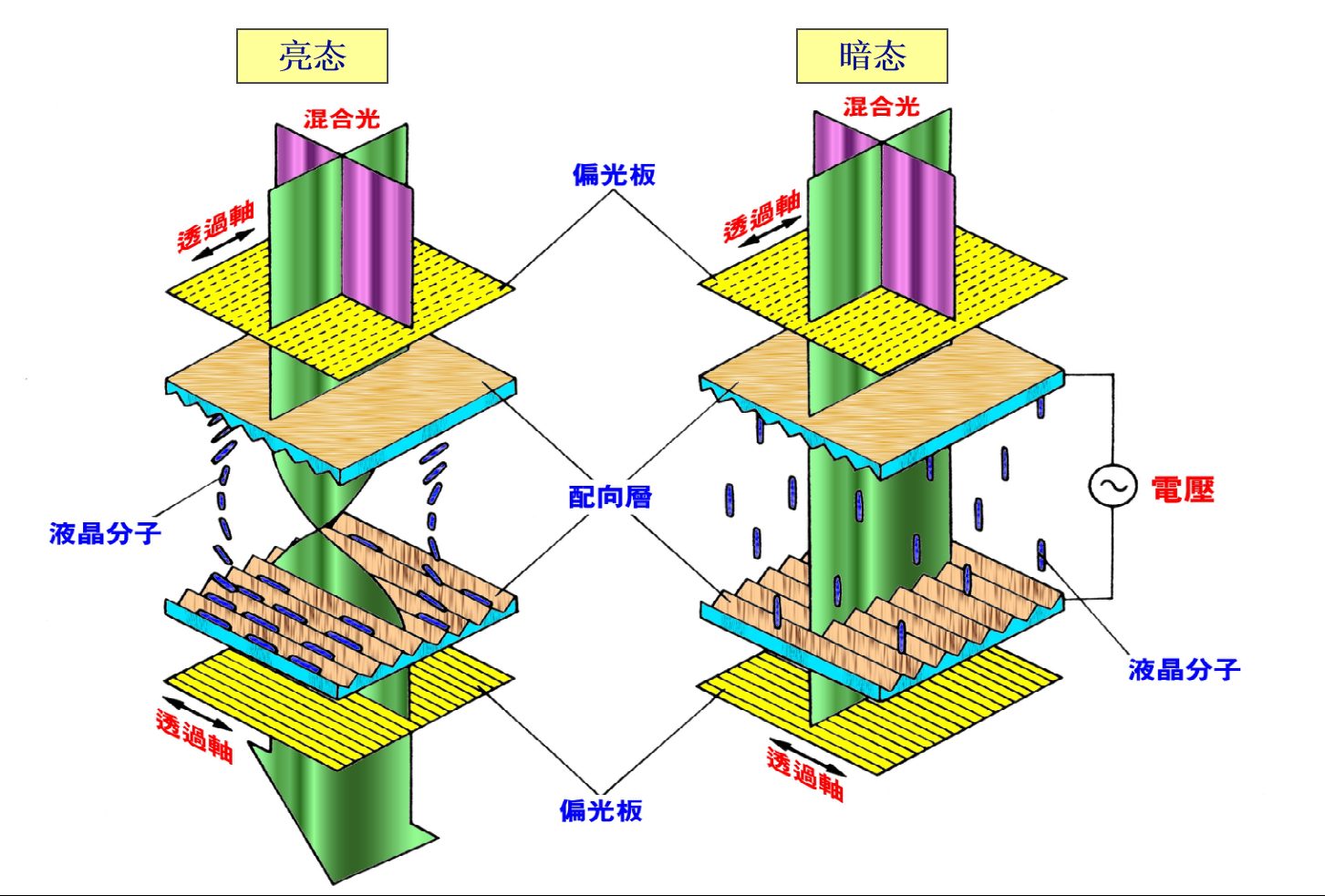

  La esencia de la pantalla LCD radica en controlar con precisión si la luz pasa mediante un campo eléctrico. Su estructura central incluye polarizadores, capas de alineación y moléculas de cristal líquido.

  En el estado brillante (estado sin visualización), las moléculas de cristal líquido mantienen una disposición torcida regular de 90 grados. La luz incidente se polariza después de pasar por el eje de transmisión del polarizador frontal. A medida que esta luz polarizada pasa a través de la capa de cristal líquido, su dirección de polarización gira 90 grados junto con la estructura de torsión molecular, alineándose con el eje óptico del polarizador trasero y transmitiéndose para formar el estado brillante.

  En el estado brillante (estado sin visualización), las moléculas de cristal líquido mantienen una disposición torcida regular de 90 grados. La luz incidente se polariza después de pasar por el eje de transmisión del polarizador frontal. A medida que esta luz polarizada pasa a través de la capa de cristal líquido, su dirección de polarización gira 90 grados junto con la estructura de torsión molecular, alineándose con el eje óptico del polarizador trasero y transmitiéndose para formar el estado brillante.

  Este mecanismo de respuesta fotoeléctrica del tipo TN de visualización positiva permite la visualización de gráficos complejos controlando con precisión el voltaje de cada píxel.

Clave de aplicación: Prácticas de ingeniería para garantizar una visualización estable

En aplicaciones prácticas, varios factores clave afectan directamente el rendimiento y la vida útil de la pantalla LCD:

El diseño preciso de la frecuencia de conducción es particularmente crítico. Las pantallas LCD modernas utilizan principalmente conducción dinámica multiplex. La frecuencia del voltaje de CA aplicado a los electrodos LCD debe controlarse estrictamente dentro del rango de 32-100 Hz. Una frecuencia excesivamente alta impide que el condensador de cristal líquido se cargue y descargue hasta la saturación, lo que aumenta el consumo de energía de conducción; una frecuencia excesivamente baja provoca un parpadeo notable en la pantalla. Un excelente diseño del módulo LCD debe optimizar este parámetro según el área de visualización y la aplicación específica.

La protección electrostática es igualmente importante. En el estado no operativo, el CI impulsor debe conservar una ruta de descarga para evitar que la acumulación electrostática a largo plazo afecte la vida útil del dispositivo. Al mismo tiempo, se debe garantizar que el circuito de activación elimine por completo cualquier componente de CC, ya que cualquier residuo de CC acortará significativamente la vida útil de la pantalla LCD.

En cuanto a la adaptabilidad ambiental, aunque los fabricantes añaden estabilizadores a los materiales, se recomienda evitar la exposición prolongada a la luz solar directa para prolongar la vida útil del dispositivo de visualización.

El valor de la fabricación profesional

  Como componente central de la tecnología de visualización, el rendimiento de una pantalla LCD depende de las capacidades técnicas y de ingeniería del fabricante. Los fabricantes profesionales de pantallas LCD pueden ofrecer a los clientes servicios de pantallas LCD personalizados, desde la optimización de parámetros de conducción hasta ajustes de adaptabilidad ambiental, garantizando que cada módulo LCD funcione de manera óptima en aplicaciones específicas.

Acerca de CNK

  Fundada en Shenzhen en 2010, CNK Electronics (CNK en breve) amplió su fábrica líder mundial en Longyan, Fujian en 2019. Es una empresa especializada e innovadora que se especializa en el diseño, desarrollo, producción y venta de productos de visualización. CNK ofrece a sus clientes una gama completa de módulos, soluciones y servicios de visualización pequeños y medianos rentables con excelente calidad en todo el mundo. Orientada en tecnología y alta calidad, CNK mantiene el desarrollo sostenible, trabaja para ofrecer a los clientes mejores y estables servicios.
