Desde la fuente de luz hasta la calidad de la imagen: la luz de fondo es el verdadero "héroe detrás del escenario" del módulo LCD.

Cuando la gente habla de pantallas LCD, lo primero que nos viene a la mente suele ser simplemente "la pantalla". Pero un módulo de cristal líquido (LCM) completo es mucho más que un simple panel de cristal líquido. Integra circuitos integrados de controlador, una PCB y un componente crítico pero que a menudo se pasa por alto: la luz de fondo.

Retroiluminación: El "motor de luz" ubicado detrás de la pantalla.

El material de cristal líquido por sí solo no emite luz. Actúa más como una “válvula de luz”, confiando en el sistema de retroiluminación para proporcionar iluminación antes de que pueda mostrar una imagen. La tarea principal de una retroiluminación es convertir una fuente de luz puntual o lineal en una fuente de luz de superficie altamente uniforme.

Brillo, uniformidad, temperatura del color, consumo de energía: todos los aspectos de la experiencia visual que percibe de un vistazo están respaldados por la tecnología de retroiluminación.

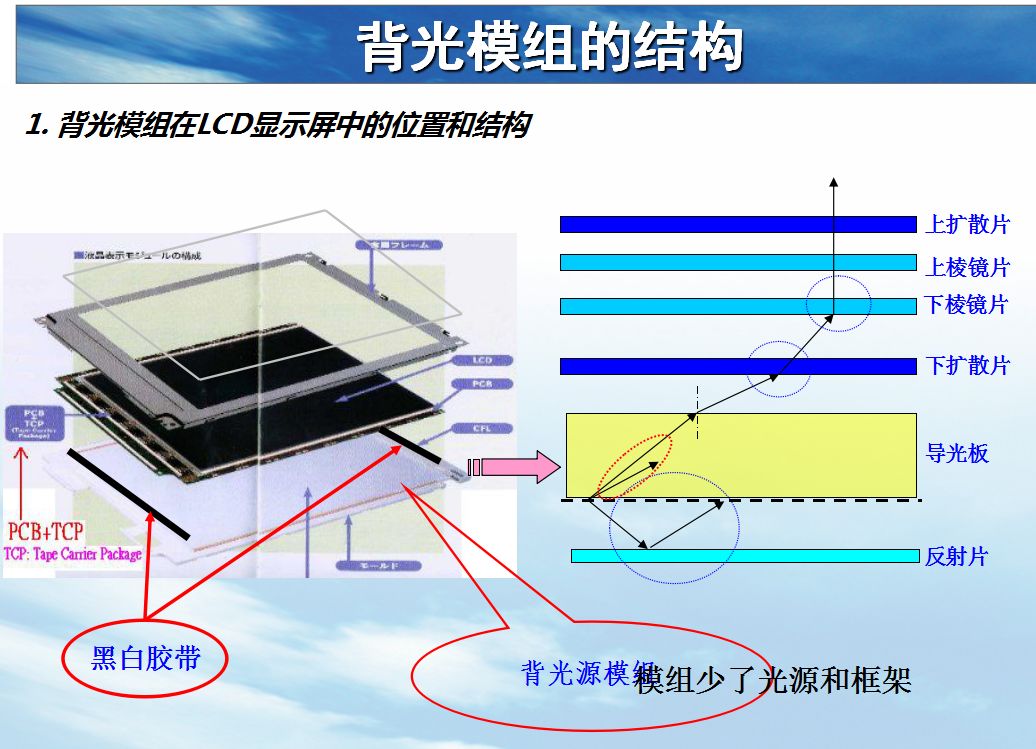

Desmontaje de la retroiluminación: un conjunto de sistemas ópticos precisos

Una retroiluminación de alto rendimiento es el resultado de la ciencia de materiales avanzada y la ingeniería óptica de precisión. Sus componentes principales incluyen:

Fuente de luz:El origen de la luz, que determina la temperatura de color básica, el brillo y la vida útil de la luz de fondo.

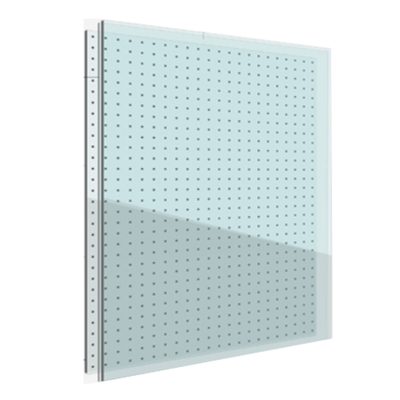

Placa guía de luz (LGP):La clave para una distribución uniforme de la luz. Los puntos microestructurados en la superficie inferior dispersan la luz que entra desde el borde por todo el plano. Los puntos moldeados con precisión suelen ofrecer un mejor rendimiento óptico que los puntos impresos tradicionales.

Conjunto de película óptica:Las películas difusoras, las películas de mejora del brillo (BEF) y las láminas reflectantes trabajan juntas para eliminar los puntos calientes, mejorar la eficiencia de la salida de luz frontal y garantizar la uniformidad.

Marco estructural y tablero de luces:Proporciona soporte mecánico estable y conexiones eléctricas confiables.

Dependiendo de la estructura, la retroiluminación se divide en dos rutas tecnológicas principales:

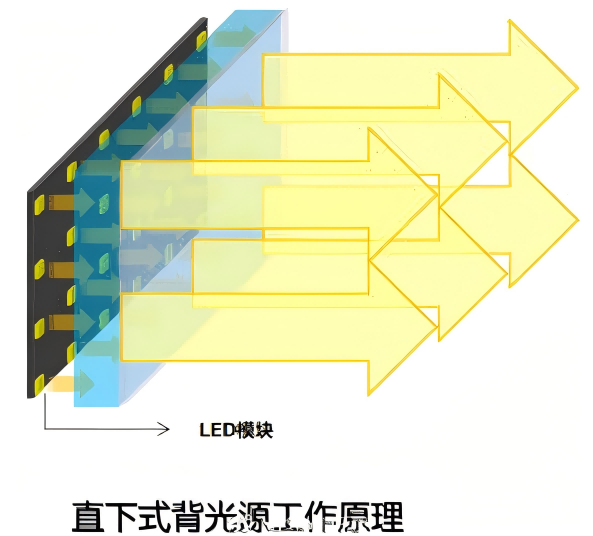

Iluminación directa:Las matrices de LED se colocan directamente debajo de la placa guía de luz para una iluminación directa. Esto ofrece un alto brillo y admite control de atenuación local.

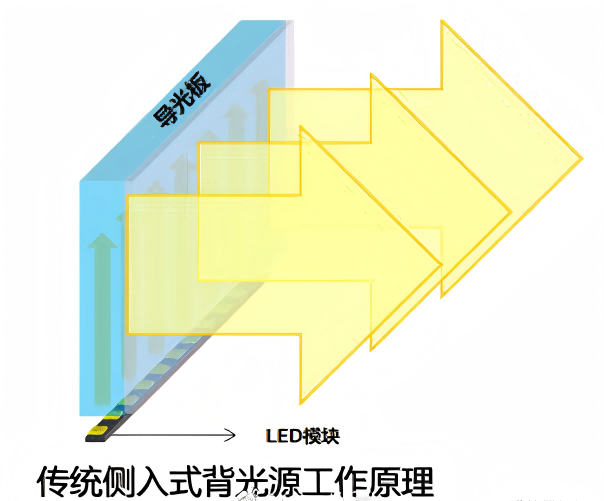

Iluminado por el borde:Las barras de luz LED están ubicadas a los lados de la placa guía de luz. La luz entra por el borde y se refleja hacia adelante a través de la placa, lo que la convierte en la clave para lograr diseños ultradelgados.

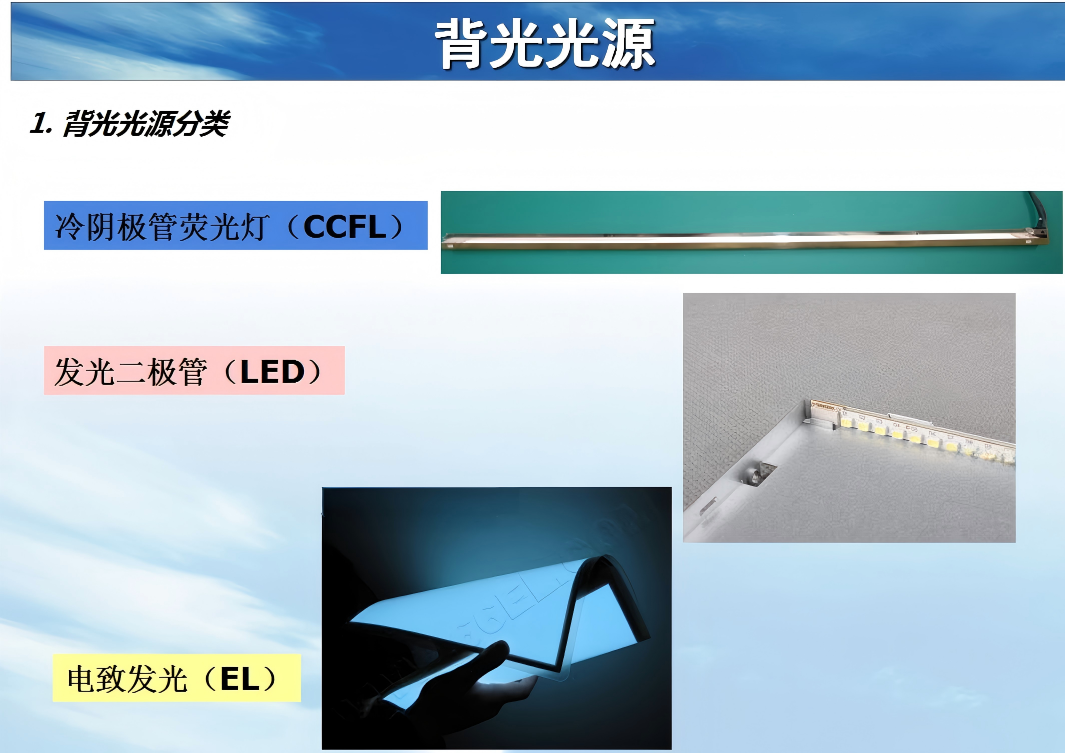

Tres tipos de fuentes de luz, cada una con sus propias ventajas.

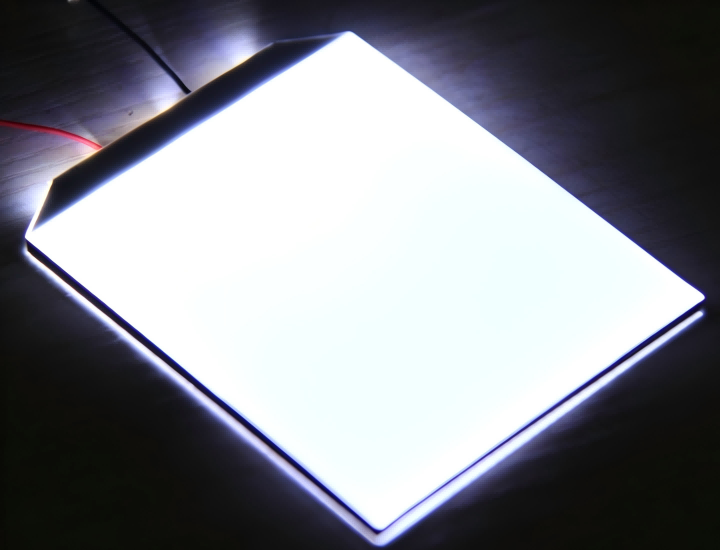

Retroiluminación LED:Alto brillo, larga vida útil (más de 30 000 horas para iluminación de borde), bajo consumo de energía y un factor de forma delgado. Es la opción principal para todo, desde electrónica de consumo hasta pantallas industriales.

Retroiluminación EL (electroluminiscente):Ultrafino, perfectamente uniforme en toda la superficie y flexible/flexible. Sigue siendo indispensable para pantallas LCD personalizadas y aplicaciones de visualización flexibles.

Retroiluminación CCFL (lámpara fluorescente de cátodo frío):Reemplazados en gran medida por LED en productos de consumo, pero aún valiosos en ciertas aplicaciones de visualización profesionales debido a su excelente saturación y uniformidad de color.

Resumen técnico

Una retroiluminación es mucho más que un simple componente de iluminación. Desde la selección de materiales y el diseño óptico hasta la elección de la fuente de luz y el refinamiento de los procesos estructurales, cada detalle contribuye al rendimiento final de una pantalla.

Para los fabricantes que buscan pantallas de alta calidad, una profunda experiencia en tecnología de retroiluminación es la base para la diferenciación de productos, satisfaciendo las demandas de las pantallas LCD personalizadas de alta gama y garantizando que cada pantalla cumpla su promesa visual.

Desde la fuente de luz hasta la calidad de la imagen, la luz de fondo es el verdadero héroe anónimo de los módulos LCD. Comprender la tecnología de retroiluminación es, al final, comprender qué hace que una pantalla sea excelente.
