Profundización en la tecnología de polisilicio de baja temperatura: núcleo de pantalla TFT y aplicaciones industriales

Descripción general de la tecnología de transistores de película delgada

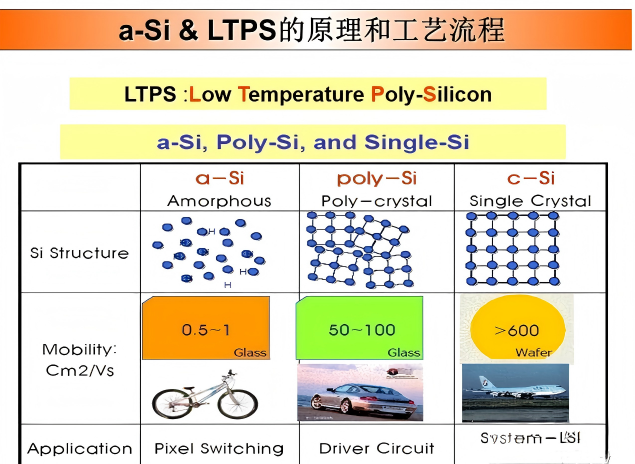

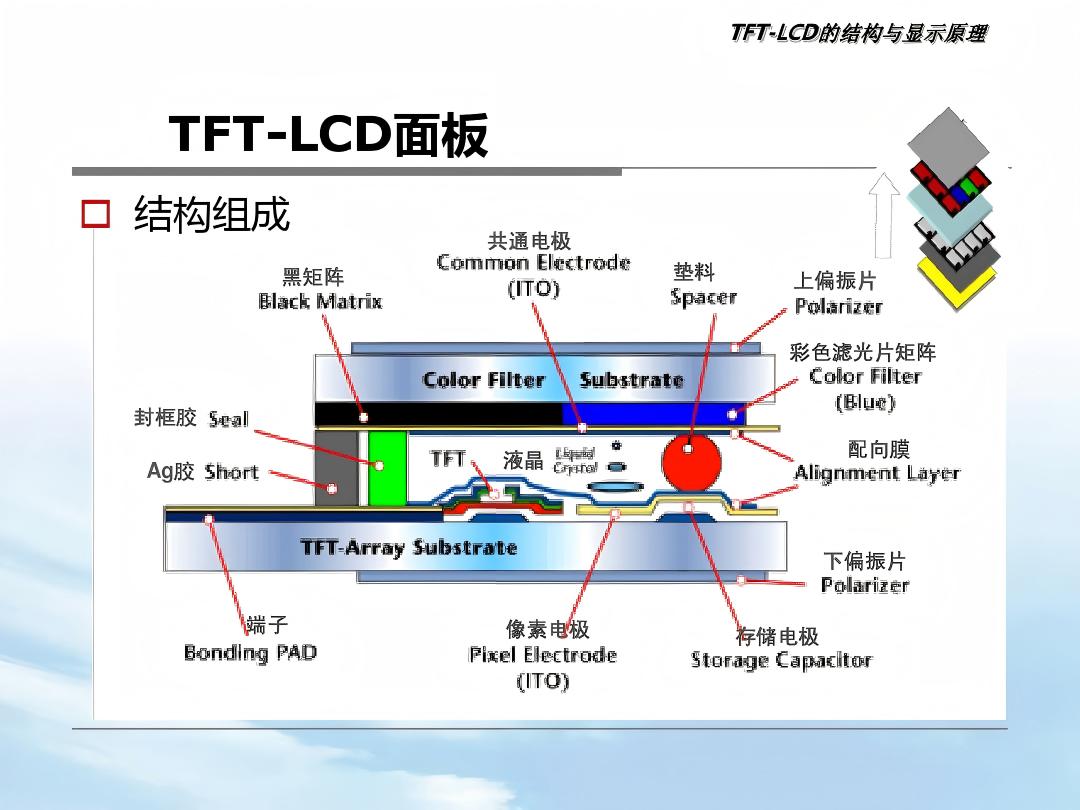

En los paneles de visualización de matriz activa modernos, el transistor de película delgada (TFT) sirve como componente impulsor central. La región activa del canal está hecha principalmente de material de silicio. Según las diferencias de proceso y rendimiento, los TFT se clasifican principalmente en tres tipos: silicio amorfo (a-Si), polisilicio de baja temperatura (LTPS) y polisilicio de alta temperatura (HTPS).

Entre ellas, la tecnología de polisilicio de baja temperatura (LTPS) se ha convertido en la opción principal para las líneas de producción de sexta generación e inferiores debido a su excelente movilidad de electrones, bajo consumo de energía, alta resolución y proceso de fabricación relativamente simple.

Análisis en profundidad del diseño de estructuras LTPS-TFT

Como se muestra en la Figura 1, una estructura LTPS-TFT típica de tipo LDD (drenaje ligeramente dopado) consta principalmente de un sustrato y una capa amortiguadora. El sustrato suele estar hecho de vidrio óptico apto para pantallas y libre de álcalis, sobre el que se deposita una capa tampón de dióxido de silicio (SiO₂) o una estructura de doble capa de SiO₂/SiNx.

La función clave de esta capa amortiguadora es evitar que los iones metálicos del vidrio se difundan en la región activa de polisilicio, suprimiendo así la formación de defectos y la corriente de fuga.

En comparación con el SiO₂ de una sola capa, el SiNx (nitruro de silicio) tiene una constante dieléctrica más alta (SiO₂ ~4, SiNx 6–8), lo que ofrece mejor resistencia a la rotura, rendimiento de barrera y capacidad de reparación de oxidación. El nitruro de silicio preparado por PE-CVD puede tener un contenido de oxígeno de hasta aproximadamente 10²² cm⁻³, lo que garantiza la estabilidad del dispositivo.

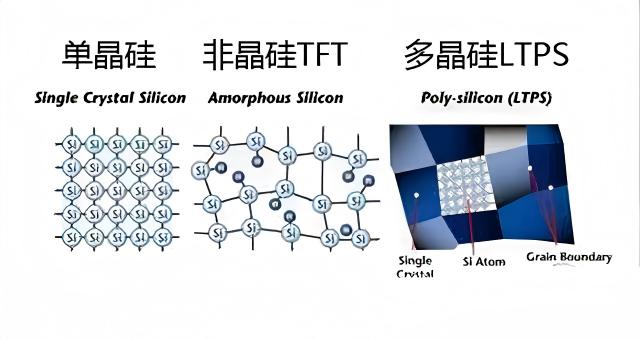

Para el proceso de policristalización, la capa de silicio amorfo debe convertirse en una capa de polisilicio. Los métodos comunes incluyen la cristalización en fase sólida, la cristalización lateral inducida por metales (por ejemplo, inducida por níquel) y la cristalización con láser.

 Entre ellos, la cristalización láser logra la cristalización mediante fusión instantánea a alta temperatura, ofreciendo alta eficiencia y granos uniformes. Sin embargo, cabe señalar que si se utiliza una estructura tampón de SiO₂/SiNx de doble capa, puede producirse un fenómeno de explosión de hidrógeno durante la cristalización por láser, lo que provocará defectos.

Las soluciones incluyen realizar un horneado de deshidrogenación antes de la cristalización por láser o utilizar una estructura de SiO₂ de una sola capa con un contenido de hidrógeno extremadamente bajo.

La tecnología LDD implica la implantación de iones de dosis baja en las regiones de fuente/drenaje dentro de la puerta, controlando con precisión la concentración de dopaje para formar una zona de amortiguación de concentración con alta resistencia en serie. Esto reduce efectivamente el gradiente del campo eléctrico local, suprime la corriente de fuga y evita el efecto de portador caliente.

Aplicaciones industriales y soluciones de visualización profesionales

A medida que la tecnología de visualización evoluciona hacia una mayor resolución, un menor consumo de energía y factores de forma más delgados, LTPS-TFT se ha convertido en un camino tecnológico fundamental para los paneles de visualización de gama media a alta. En la implementación práctica de un producto, el diseño general y la capacidad de fabricación de los módulos de visualización son igualmente importantes.

En este campo, CNK (abreviatura de CNAOKE Electronics) es una empresa de tecnología especializada dedicada al desarrollo, producción y venta de dispositivos de visualización y productos interactivos HMI (interfaz hombre-máquina), reconocida como una empresa "especializada, refinada, distintiva e innovadora".

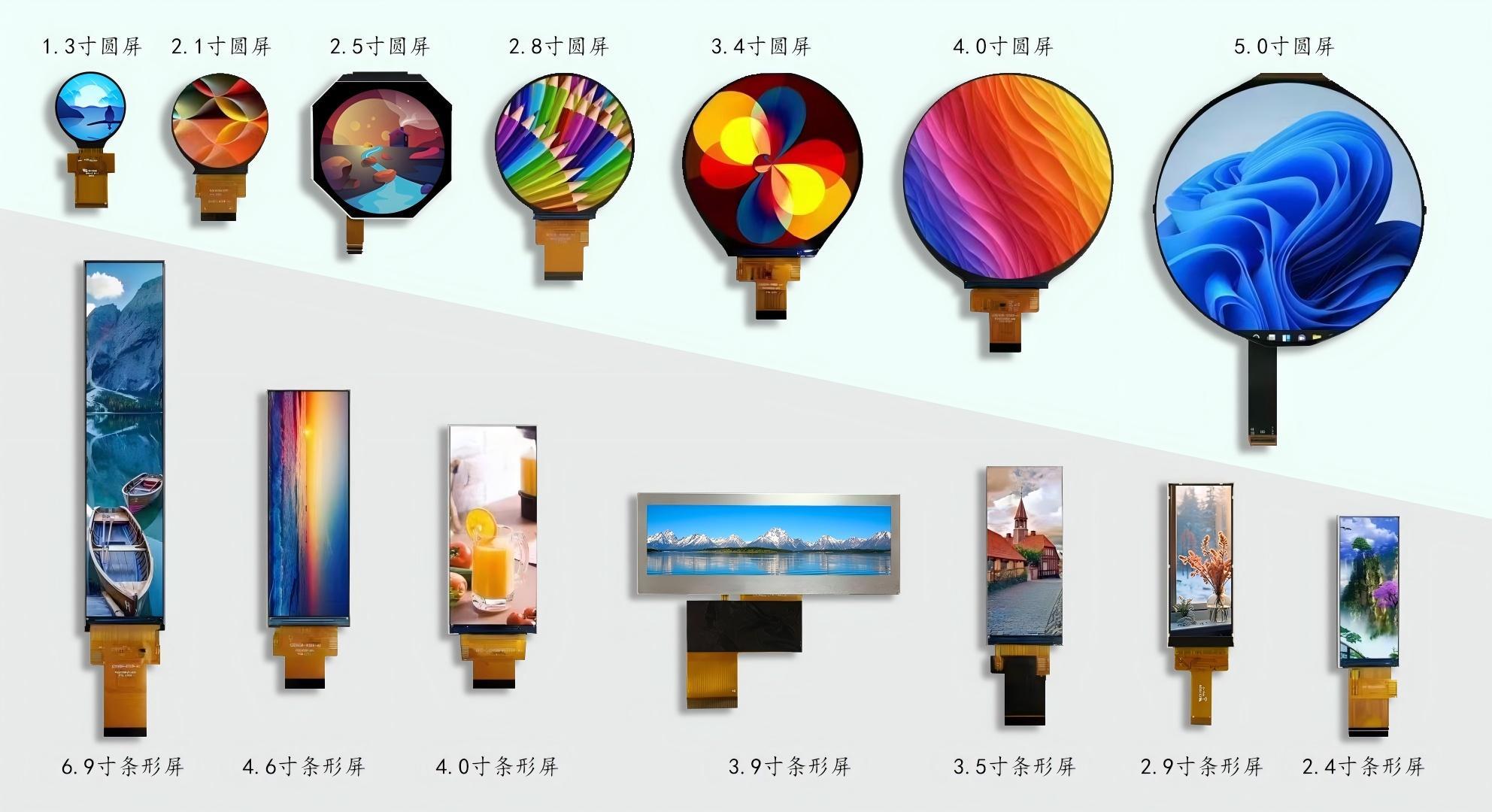

Sus principales productos incluyen pantallas LCD monocromáticas y módulos monocromáticos, módulos de pantalla TFT de 0,96 a 15,6 pulgadas, módulos OLED y módulos interactivos HMI, ampliamente utilizados en control industrial, hogares inteligentes, equipos médicos, pantallas de automóviles y muchos otros campos.

Ya sea para necesidades básicas de visualización que utilizan pantallas LCD o soluciones de alto rendimiento requeridas por los fabricantes de pantallas LCD, CNK ofrece soluciones personalizadas y rentables. Aprovechando líneas de producción avanzadas y un estricto sistema de control de calidad, CNK continúa entregando componentes de pantalla básicos y estables a sus clientes.

Conclusión

Desde la tecnología central LTPS TFT hasta la integración y optimización de módulos de visualización completos, cada avance en la industria de las pantallas se basa en la sinergia de materiales, procesos y capacidades de diseño. CNK continuará profundizando su presencia en el campo de la visualización y la interacción hombre-máquina, ayudando a que más productos finales logren experiencias de visualización más claras e inteligentes.
