LCM: El motor de visualización de dispositivos inteligentes: un análisis en profundidad del núcleo técnico de los módulos LCD

En los dispositivos electrónicos modernos, la pantalla LCD sirve como medio para la presentación de información y su rendimiento impacta directamente en la experiencia del usuario. Sin embargo, la tecnología central que realmente determina la calidad y confiabilidad de la pantalla es el LCM (módulo LCD). Este artículo proporciona una exploración en profundidad de la arquitectura técnica de los LCM y su papel crucial en el campo de la visualización.

Definición técnica y composición de LCM

Un LCM (módulo LCD) es una solución de visualización altamente integrada que combina orgánicamente dispositivos de visualización de cristal líquido, circuitos de accionamiento, chips de control, sustratos de PCB, sistemas de retroiluminación y componentes estructurales. Este diseño integrado no solo simplifica el proceso de ensamblaje para los OEM sino que, lo que es más importante, garantiza un rendimiento óptimo para el sistema de visualización.

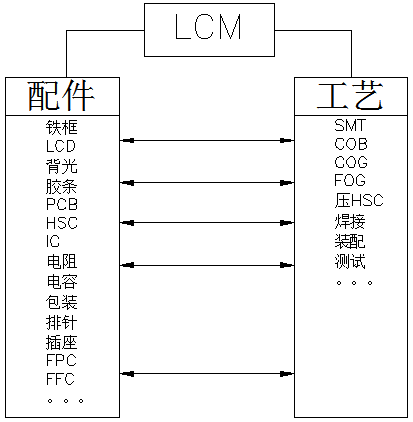

Desde una perspectiva técnica, un LCM estándar incluye los siguientes componentes principales:

Núcleo de pantalla: pantalla LCD y chips de unidad

Sistema de circuito: placa PCB, resistencias, condensadores y otros componentes pasivos

Sistema de conexión: circuitos flexibles FPC/FFC, cabezales de pines y enchufes

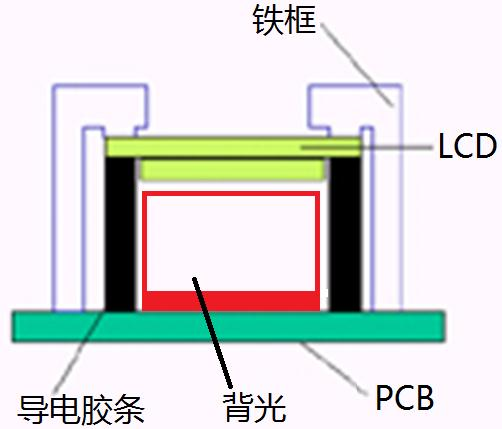

Sistema Estructural: Estructura metálica, juntas, módulos de retroiluminación.

Análisis de los procesos centrales de fabricación.

En el proceso de fabricación de LCM, la combinación de varias técnicas especializadas garantiza una producción estable:

Proceso SMT

Permite la colocación de componentes de alta densidad, lo que garantiza precisión y coherencia en las conexiones del circuito. Este es el proceso fundamental en la fabricación de productos electrónicos modernos y proporciona una base de circuito estable para la activación de la pantalla.

Proceso COG

Une directamente el IC de la unidad al sustrato de vidrio. Este proceso reduce significativamente el tamaño del módulo y mejora la confiabilidad de la conexión, lo que lo hace adecuado para aplicaciones con requisitos de espacio estrictos.

Proceso de niebla

Logra una conexión precisa entre los circuitos flexibles y el sustrato de vidrio. Esta tecnología requiere una precisión de alineación extremadamente alta para garantizar una transmisión de señal estable.

Proceso COB

Une los circuitos integrados directamente a la PCB y los protege con sellado de resina. Este proceso mejora la resistencia mecánica y la capacidad antiinterferente del módulo.

Análisis Técnico de Soluciones Estructurales Diversificadas

Como núcleo del sistema de visualización, la solución estructural de un LCM determina directamente su campo de aplicación y rendimiento:

Soluciones COG básicas

LCD + COGIC: El diseño estructural más compacto

LCD + COGIC + PIN: Proporciona una conexión de pin confiable

LCD + COGIC + FPC: permite un diseño de circuito flexible

LCD + COGIC + HSC: mejora la confiabilidad del conector

Solución de unión TAB

Utiliza una película conductora anisotrópica para lograr la conexión entre TCP y vidrio, proporcionando un rendimiento excelente en aplicaciones específicas.

Solución de integración COB

Los enlaces impulsan los circuitos integrados directamente a la PCB, lo que ofrece una mayor adaptabilidad ambiental y estabilidad mecánica para el módulo. Combinado con la funcionalidad táctil (LCD + COBIC + TK), puede cumplir con los complejos requisitos de las aplicaciones de interacción hombre-máquina.

Consideraciones técnicas para el desarrollo personalizado

En el desarrollo de pantallas LCD personalizadas, es necesario tener en cuenta múltiples dimensiones técnicas:

Parámetros de rendimiento de la pantalla: resolución, profundidad de color, tiempo de respuesta

Adaptabilidad ambiental: rango de temperatura de funcionamiento, resistencia a vibraciones

Compatibilidad de interfaz: Coincidencia con los requisitos de señal de la plataforma de control principal

Indicadores de eficiencia energética: cumplimiento del presupuesto energético de los productos finales

A través del diseño científico a nivel de sistema, las pantallas LCD personalizadas pueden adaptarse perfectamente a los requisitos técnicos de escenarios de aplicación específicos, proporcionando experiencias de visualización diferenciadas para los productos finales.

Tendencias de desarrollo tecnológico

Con el avance continuo de la tecnología de visualización, los LCM están evolucionando hacia una mayor integración, un menor consumo de energía y una funcionalidad más sólida. Los módulos emergentes de interacción hombre-máquina HMI integran profundamente funciones táctiles, de visualización y de computación, brindando experiencias interactivas más intuitivas a los dispositivos inteligentes.
