Domine la configuración de PORCH para desbloquear el rendimiento y la estabilidad de la pantalla LCD: consideraciones clave para el diseño de hardware

En el diseño de hardware de pantallas LCD y módulos LCD relacionados, la configuración precisa de los parámetros de sincronización es fundamental para lograr un rendimiento óptimo de la pantalla y la estabilidad del sistema. Entre estos, los ajustes de PORCH (intervalo de supresión) son particularmente críticos: definen los límites exactos del reloj de píxeles (PCLK), las señales de sincronización horizontal/vertical (Hsync/Vsync), los porches delanteros/traseros (HBP/HFP, VBP/VFP) y el área de píxeles activos (HAdr/VAdr). Como fabricante profesional de pantallas LCD, CNK Electronics (CNK) enfatiza la importancia de aclarar estos requisitos de parámetros durante la fase de selección inicial. Esto garantiza la compatibilidad entre el controlador IC y la sincronización del sustrato de vidrio, evitando costosas revisiones de diseño posteriores.

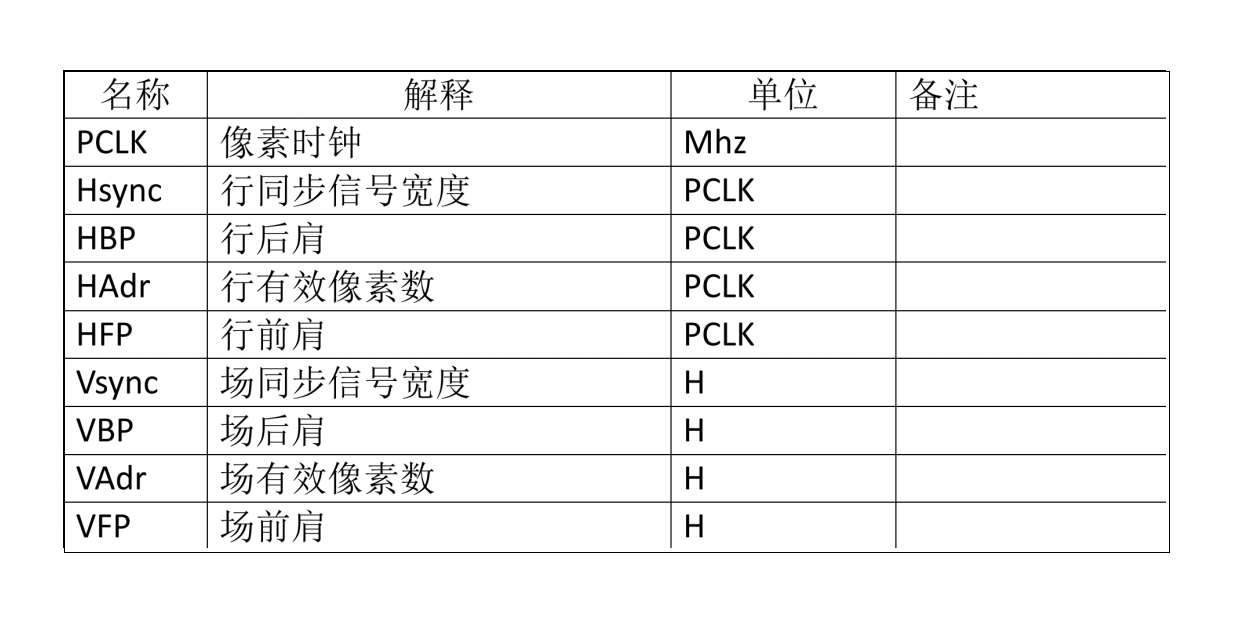

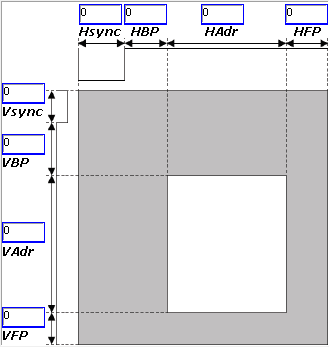

Los parámetros de PORCH están lejos de ser números arbitrarios: dictan directamente el rendimiento de la pantalla principal. La frecuencia PCLK, calculada como PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × Frame Rate, refleja directamente los requisitos de ancho de banda del sistema. La frecuencia de actualización (normalmente a partir de 60 Hz, con pantallas de alta frecuencia de actualización que alcanzan hasta 144 Hz) está limitada por las capacidades de carga/descarga del vidrio y el IC. Una frecuencia de actualización demasiado baja provoca parpadeos en la pantalla, comprometiendo el confort visual. Por lo tanto, los diseños de hardware deben reservar suficiente margen de sincronización (especialmente HFP/VFP) para garantizar una transmisión de señal estable incluso en aplicaciones LCD personalizadas de alta resolución o alta actualización.

  El tipo de interfaz afecta directamente la validación de la frecuencia de actualización y las estrategias de depuración. Para las interfaces RGB, los ingenieros pueden medir directamente el período de la señal Vsync para calcular la frecuencia de actualización real. Para los módulos LCD convencionales con interfaces MIPI, se deben enviar comandos específicos (por ejemplo, PÁGINA 0 R35H=0X00), seguidos de la medición a través del pin TE. Los diseños de hardware deben reservar puntos de prueba clave (p. ej., Vsync, TE) y garantizar un enrutamiento de señal de alta calidad para evitar interferencias que podrían causar errores de medición o anomalías en la visualización (p. ej., desgarros, parpadeos).

  La integración exitosa de pantallas LCD depende de una estrecha colaboración con fabricantes experimentados de pantallas LCD. Especialmente para proyectos de LCD personalizados o aplicaciones complejas de módulos LCD, CNK Electronics (CNK) aconseja: Compartir los parámetros de destino de PORCH y las soluciones de controladores con anticipación, obteniendo los perfiles de sincronización del vidrio y las recomendaciones de configuración del fabricante. Esto evita conflictos de señales, irregularidades de energía o problemas de EMC. El equipo técnico de CNK ofrece soporte de extremo a extremo, desde la optimización de PORCH y la coincidencia de interfaces hasta el análisis de la integridad de la señal, lo que garantiza que el diseño de su hardware tenga éxito en el primer intento y libere todo el rendimiento y la confiabilidad de los módulos de visualización.
