Conectores de elastómero conductor LCM: el "puente flexible" para conexiones electrónicas de precisión

Entre el módulo de pantalla de cristal líquido (LCM) y la placa de circuito impreso (PCB) se encuentra una "autopista de información" invisible pero vital: el conector de elastómero conductor LCM, comúnmente conocido como "Tira Zebra". Con su estructura única y rendimiento excepcional, sirve como piedra angular para conexiones estables y eficientes en dispositivos electrónicos modernos.

Estructura intrincada, transmisión estable

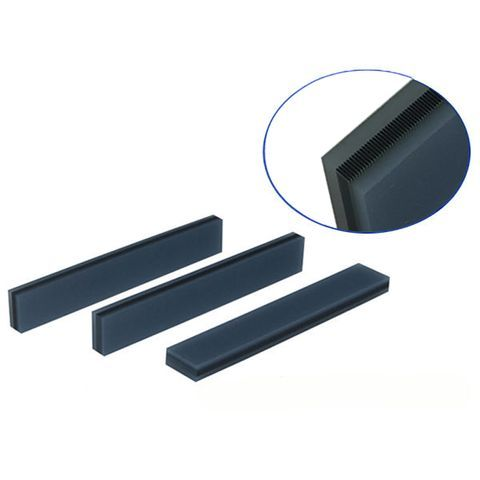

Esta no es una tira cualquiera. Presenta una estructura precisa y alterna de capas de caucho de silicona conductor y caucho de silicona aislante, curados para darle forma. Esto crea innumerables canales conductores paralelos y espaciados con precisión (que se asemejan a las rayas de una cebra). Este diseño le permite manejar perfectamente la transmisión de corriente y señal entre la pantalla LCD y la PCB, al tiempo que ofrece la resistencia a la vibración y la deformación inherentes de los materiales de caucho, lo que garantiza conexiones confiables, estables y a largo plazo.

Montaje eficiente, optimización de costes

En comparación con los conectores de clavija o soldadura, el ensamblaje con conectores de elastómero conductivo es similar a una "conexión con un solo clic", que solo requiere una colocación precisa y la aplicación de una presión adecuada. Esto simplifica enormemente los procesos de producción, mejora la automatización y la eficiencia de la producción y reduce significativamente los costos de ensamblaje, lo que la convierte en la opción ideal para la fabricación en masa.

Criterios de selección clave: los parámetros dictan el éxito

Para aprovechar al máximo su rendimiento, es crucial una selección precisa:

Los dos campeones materiales:

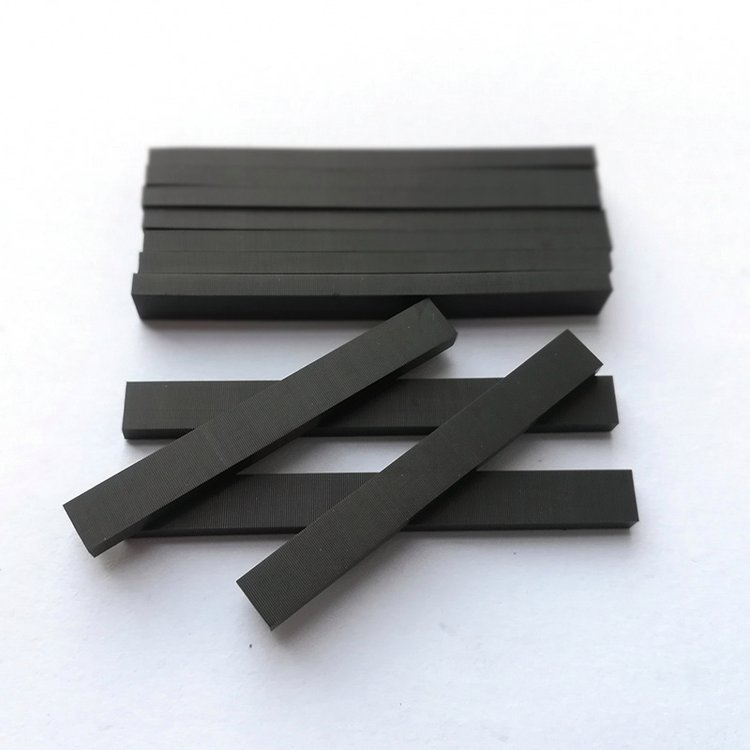

Silicona sólida: la opción económica. Elasticidad moderada (dureza 35°~45°). Requiere atención a las medidas antiestáticas y a la prevención de deformaciones durante el envío.

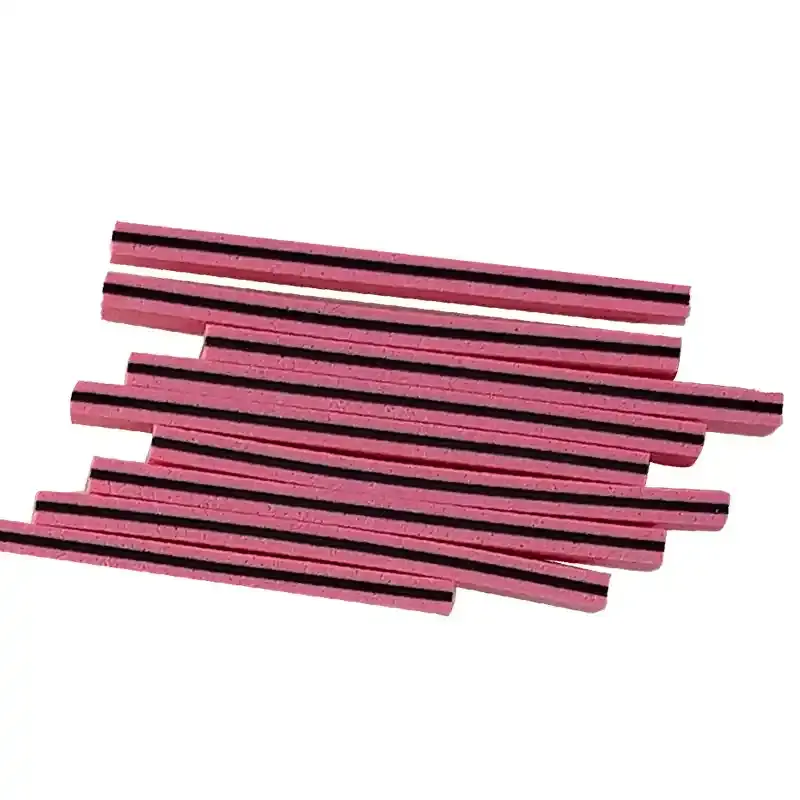

Silicona espumada (gomaespuma): suave y resistente a la contaminación (dureza 20°~30°). Excelente resistencia a la deformación. Requiere énfasis en la protección contra la humedad. (La dureza de la capa de carbono conductor central para ambos es de 65°~75°).

Parámetros dimensionales y eléctricos centrales:

Paso (0,05/0,1/0,18 mm): ¡la regla de oro! Asegúrese de que cada placa de PCB esté cubierta por al menos 3 capas conductoras (se recomiendan 4-5 capas para un paso de 0,05 mm). Ésta es la base de la integridad de la señal.

Ancho de la capa conductora (0,4 ~ 1,0 mm): afecta la dureza general del conector y el diseño de altura. Regla general: Ancho del conector ≤2,0 mm pares con capa conductora de 0,6 mm; Pares ≥2,0 mm con 0,8 mm.

Ángulo de inclinación (inclinación de la capa conductora): normalmente controlado a ≤2°.

Altura (¡Crítico!): Fórmula de cálculo: Altura del conector = h × (1 + Relación de compresión). h es el espacio teórico entre la parte inferior del escalón de la LCD y la superficie superior de la PCB después del ensamblaje (h = Altura de la superficie de la PCB - Grosor del marco metálico - Altura de las nervaduras - Grosor del ITO de la LCD).

Relación de compresión (¡Línea de vida!): ¡Mantenga estrictamente entre 10% y 15%! Por debajo del 10% se corre el riesgo de un contacto deficiente y una impedancia inestable; por encima del 15% puede aplastar el conector o deformar la PCB, provocando fallas o daños en el ensamblaje.

Rendimiento eléctrico: La resistividad de la capa conductora debe ser extremadamente baja (p. ej., tipo YET ≤1,1 Ω·cm) y la resistividad de la capa aislante extremadamente alta (≥10^12 Ω·cm), asegurando una conducción eficiente y un aislamiento perfecto.

Amplias aplicaciones, presencia ubicua

Desde calculadoras de bolsillo, medidores inteligentes y pantallas de monitores médicos hasta pantallas de automóviles, interfaces de control industrial y dispositivos de comunicación, los conectores de elastómero conductor LCM, con su tamaño compacto, alta confiabilidad y fácil montaje, sirven como los "héroes anónimos" que iluminan las pantallas de innumerables dispositivos electrónicos.

Conclusión

Una pequeña Zebra Strip tiene conexiones importantes. Comprender profundamente las propiedades de su material y controlar con precisión los parámetros clave (especialmente la regla de cobertura de paso, el rango de relación de compresión y el cálculo de altura) es fundamental para garantizar un rendimiento de visualización estable y un funcionamiento a largo plazo de los dispositivos electrónicos. Elija una solución de conector de elastómero conductor profesional y confiable para infundir estabilidad a sus conexiones electrónicas de precisión.
