Diseño de conducción con retroiluminación: detalles críticos para iluminar la calidad de la pantalla

En el mundo de las pantallas LCD, ya sea una pantalla monocromática con información clara o una pantalla en color vibrante, la luz de fondo es el alma de su presentación visual. Sin embargo, conducir a contraluz es mucho más complejo que simplemente "encender para obtener luz". Descuidar los detalles de diseño puede provocar un brillo desigual y una experiencia de usuario degradada, en el mejor de los casos, o una reducción de la vida útil de la pantalla, en el peor. Este artículo profundiza en los principios básicos del diseño de control de retroiluminación, lo que permite a los ingenieros crear soluciones de visualización estables y confiables.

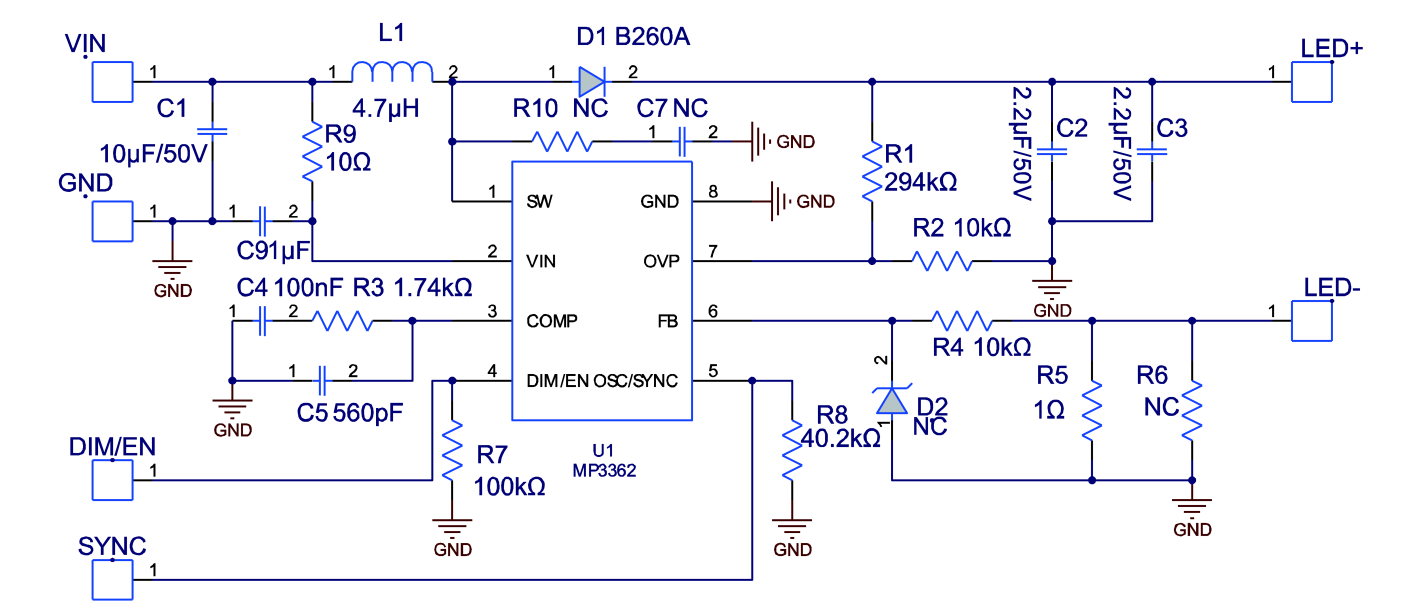

1. Conducción de corriente constante: la base de la uniformidad del brillo

¡Los LED de retroiluminación deben funcionar con una fuente de corriente constante! Esto es fundamental para resolver el problema del "brillo inconsistente entre diferentes módulos bajo el mismo voltaje". Los LED exhiben inherentemente variaciones en el voltaje directo (Vf) (valor típico de un solo LED: 2,7-3,2 V). Bajo control de voltaje constante, los LED con un Vf ligeramente más bajo consumirán más corriente, lo que dará como resultado un brillo más alto, mientras que aquellos con un Vf más alto serán más tenues. La conducción de corriente constante controla con precisión la corriente a través de cada LED (normalmente 15-20 mA), lo que garantiza uniformidad en pantallas monocromáticas y una reproducción precisa del color en pantallas a color.

2. Control de sincronización: prevención de "fantasmas" y "parpadeos"

Cuando una pantalla LCD se enciende o sale del modo de suspensión, sus cristales líquidos internos requieren tiempo de respuesta y no alcanzan un estado de visualización estable de inmediato. La activación instantánea de la luz de fondo en estas condiciones hace que los usuarios vean "efecto fantasma" caótico o parpadeo inestable. Las reglas clave de diseño son:

Encendido/Activación: La luz de fondo debe activarse solo después de que la pantalla se haya actualizado al menos 30 fotogramas y se haya estabilizado. Esto garantiza que los usuarios vean una imagen inicial clara y estable.

Apagado/Suspensión: Siga estrictamente la secuencia: primero desactive la luz de fondo, luego desactive la señal de visualización y corte la alimentación a la pantalla de visualización. Invertir esta secuencia puede causar parches brillantes anormales o artefactos "fantasma" durante el apagado.

3. Diseño de circuitos y cálculo de parámetros: equilibrio entre seguridad y eficiencia

Las topologías de circuitos de accionamiento comunes incluyen:

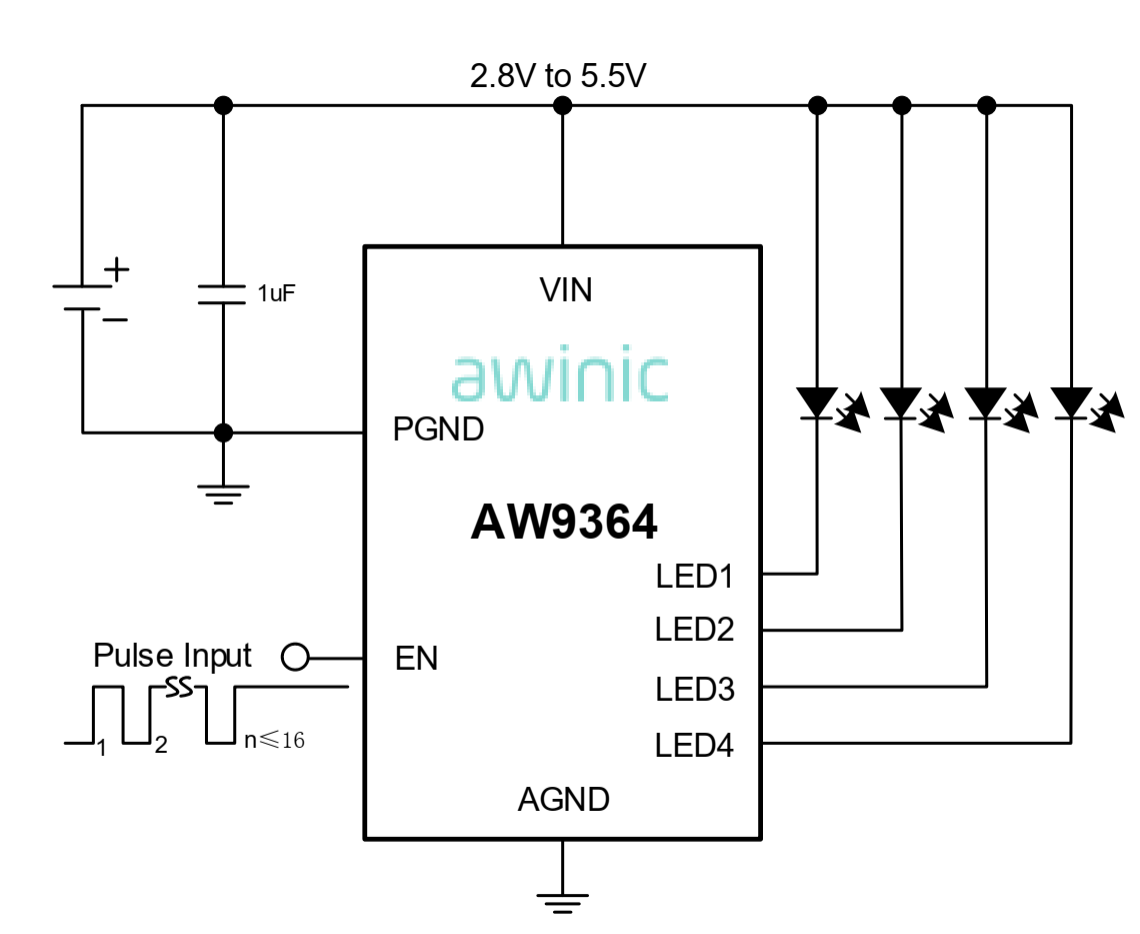

Unidad paralela de un solo LED: diseño relativamente simple con buena redundancia (la falla de un LED no afecta al conjunto). Sin embargo, la demanda total de corriente del variador es alta (por ejemplo, 8 LED en paralelo requieren 120-160 mA a 20 mA/LED).

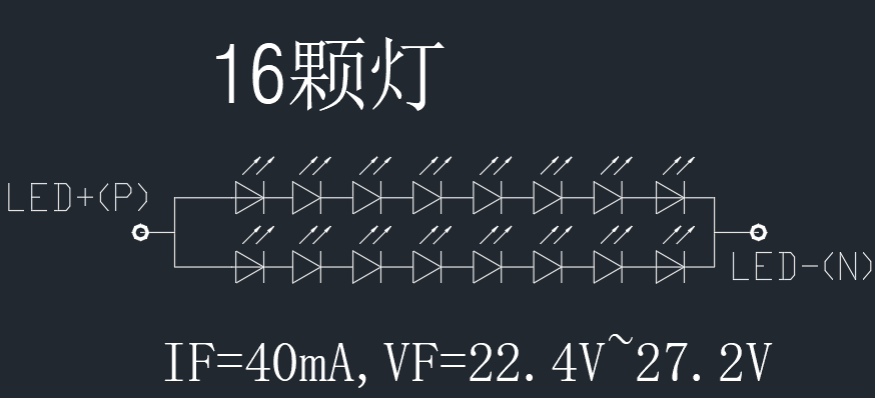

Unidad en serie-paralelo de cadenas múltiples: más eficiente, adecuada para pantallas LCD de tamaño mediano a grande. Consideraciones de diseño:

Voltaje en serie: voltaje total por cadena de LED = LED único Vf * Número en serie. Ejemplo: 8 LED en serie requieren un voltaje de accionamiento ≥ 3,2 V * 8 = 25,6 V (considere el margen).

Corriente paralela: Corriente total del variador = Corriente por cadena * Número de cadenas en paralelo. Ejemplo: 2 cadenas en paralelo, 20 mA por cadena, corriente total = 20 mA * 2 = 40 mA.

Márgenes de seguridad: El voltaje de salida de diseño no debe exceder los 36 V (límite de voltaje extra bajo de seguridad común - SELV -). La corriente total del variador no debe exceder los 300 mA (eficiencia de equilibrio y selección de componentes).

Conclusión

Una experiencia excepcional en la pantalla de visualización comienza con un diseño de conducción preciso con retroiluminación. Ya sea para pantallas monocromáticas sensibles a los costos o pantallas en color visualmente exigentes, comprender profundamente y aplicar los principios de conducción de corriente constante, controlar estrictamente la secuencia de energía, calcular con precisión los parámetros serie-paralelo y cumplir con los estándares de seguridad son pasos esenciales para crear productos de visualización de alta calidad y larga duración. Estos "detalles" aparentemente menores son precisamente los factores críticos que determinan la calidad final de la pantalla de visualización y la satisfacción del usuario.
