Especificaciones de diseño de disposición de cables FPC: prevención de roturas, contacto intermitente y garantía de una transmisión estable de pantalla HD

En la era de los dispositivos inteligentes que buscan experiencias visuales definitivas, la calidad de la pantalla de alta definición es fundamental. Sin embargo, los datos indican que una parte importante de las fallas de visualización se originan por problemas de transmisión de señal. Como "salvavidas" de los datos, el diseño racional de los cables FPC determina directamente la confiabilidad del producto y la experiencia del usuario. Para evitar errores comunes, cumpla con las siguientes especificaciones de diseño básicas y consideraciones críticas:

Especificaciones básicas de diseño: principios clave para mejorar la confiabilidad del cable

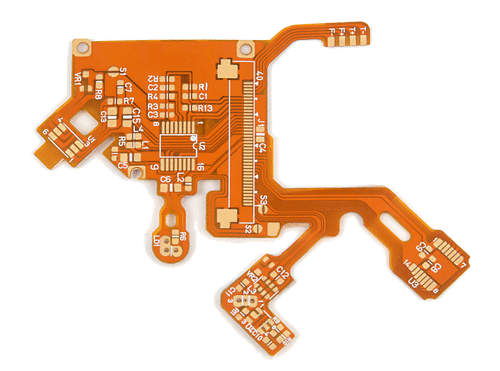

Doblado de precisión para evitar roturas del cable:

Radio de curvatura mínimo: debe ser ≥5 mm durante el doblado del cable. Los radios más pequeños inducen una tensión excesiva en los conductores internos, lo que aumenta significativamente el riesgo de fractura.

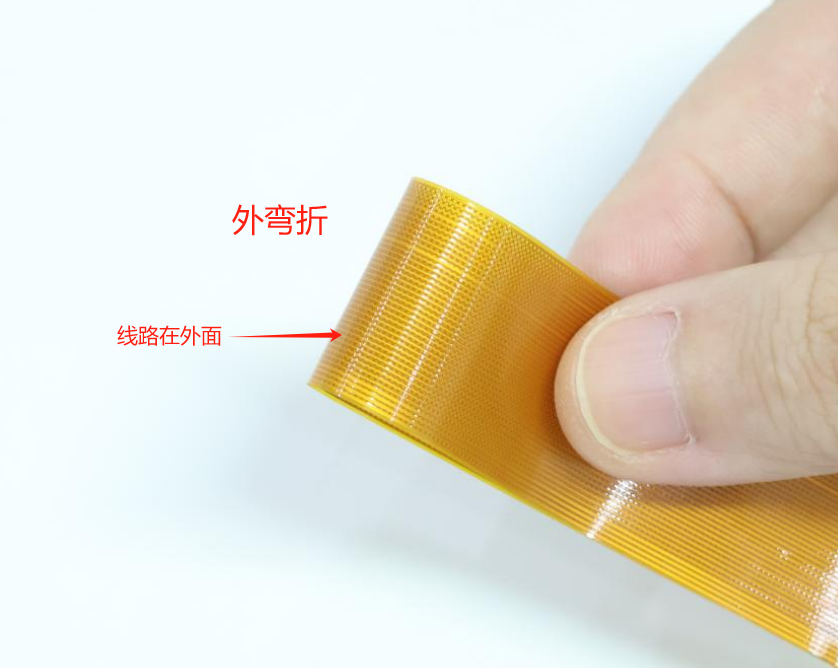

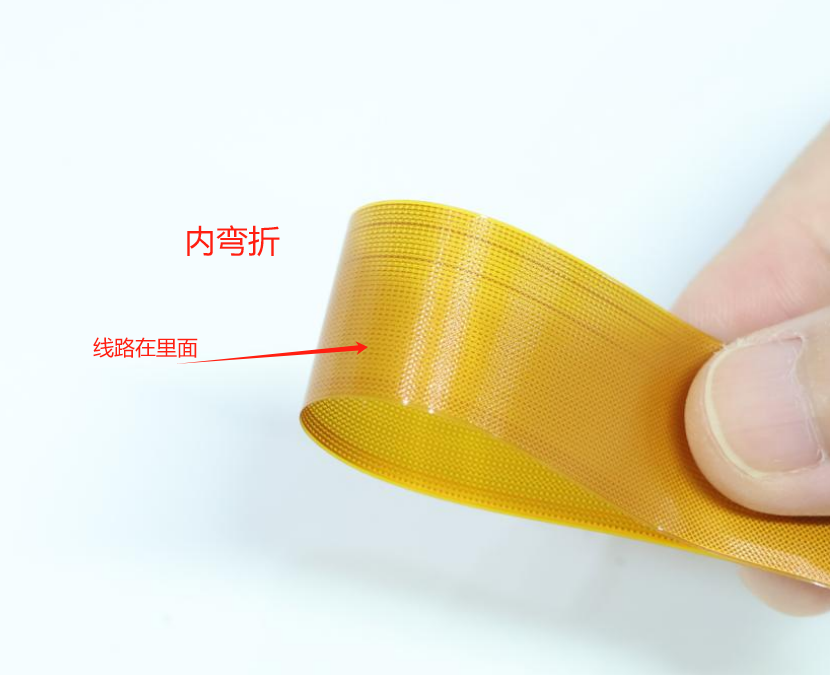

Dirección de pliegue preferida: priorice los pliegues internos sobre los externos. Las curvaturas exteriores someten a los conductores a fuerzas de tracción, lo que reduce la vida útil del cable.

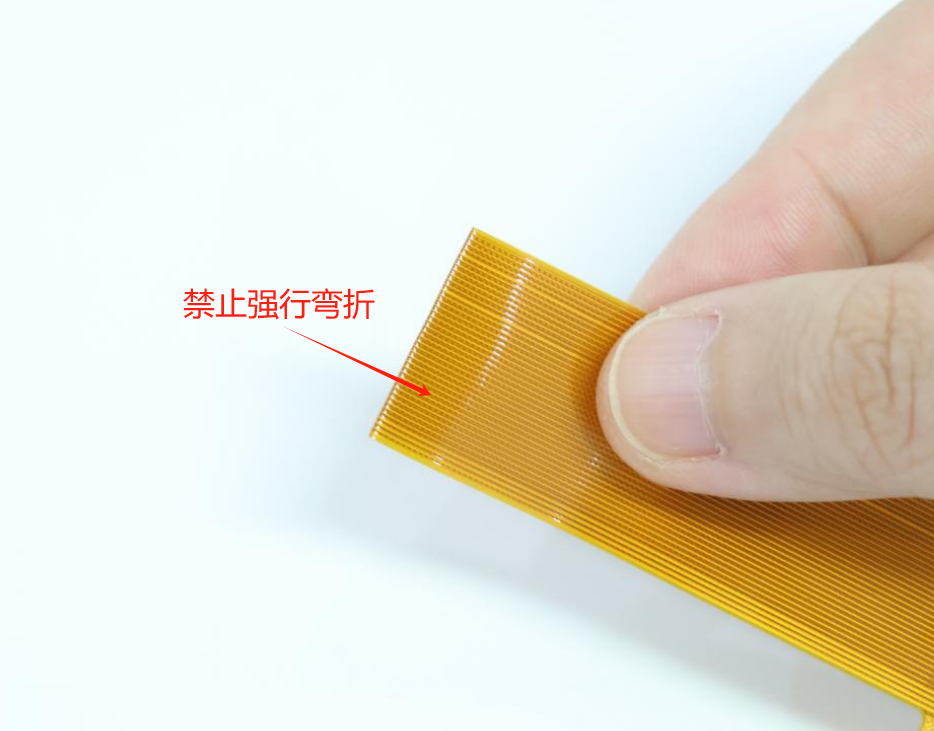

Evite flexiones repetidas: limite estrictamente múltiples flexiones en el mismo lugar. Apunte a operaciones de doblado únicas y precisas.

Nota de diseño: El daño microscópico por curvatura es a menudo la causa oculta de fallas en los lotes.

Fijación segura para eliminar la interferencia de vibraciones:

La vibración operativa es un importante adversario para la confiabilidad del cable, lo que provoca contactos intermitentes en el conector e inestabilidad de la señal.

Solución eficaz: utilice cinta adhesiva sensible a la presión de alta confiabilidad para asegurar firmemente la ruta del cable en múltiples puntos. Se trata de una medida muy rentable para evitar fallos relacionados con las vibraciones.

Longitud optimizada para la integridad de la señal de alta velocidad:

Con la proliferación de pantallas de alta resolución 4K/8K, los volúmenes de transmisión de datos FPC aumentan, lo que hace que la longitud del cable sea crítica para la calidad de la señal.

Estándar recomendado: Los cables de transmisión de datos de la pantalla deben ser ≤10 cm. Las distancias cortas garantizan una transmisión de alta velocidad y bajas pérdidas.

Protocolo de longitud extendida: si las limitaciones estructurales requieren cables de 20 a 30 cm, es obligatoria una validación de lote estricta para verificar la integridad de la señal, la estabilidad y el cumplimiento del rendimiento de producción.

Consideraciones críticas:

 Cómo evitar daños en la pantalla y limitaciones funcionales

Regla de protección de pantalla TFT: ¡No se debe aplicar ninguna tensión mecánica al panel de visualización! La fuerza externa o el estrés causan defectos irreversibles de "mura" (nubosidad).

Limitaciones de rotación de pantalla:

Resoluciones ≤320x480:

Por lo general, integra RAM completa, que generalmente admite una rotación de imagen de 90° (permite diseños flexibles y optimización de energía).

Resoluciones >320x480:

 Debido a que la RAM interna es limitada o nula, generalmente no se admite la rotación de 90°. ¡El soporte específico del modelo debe confirmarse con nuestro FAE!

Función de duplicación de imagen: la mayoría de las pantallas admiten la duplicación de imágenes vertical/horizontal mediante comandos de hardware (puentes) o software. ¡Los métodos de implementación y la compatibilidad del modelo deben confirmarse con nuestro FAE!
